Klapka zpětná A43 (DN 50 – 350)

DN 50 – 350

Technický popis

Těleso zápustkový nebo volný výkovek opatřené víkovým spojem, pro Pp do 4 MPa s těsnicím kroužkem, u ostatních bez vloženého těsnění. Sedlo v tělese nalisováno a zavařeno těsnicím svarem. Těsnicí plocha sedla a talíře navařena tvrdou bezkobaltovou návarovou slitinou. Těsnicí kroužek víkového spoje z bezazbestového materiálu. Ovládání samočinné. Mohou být vybaveny signalizací polohy uzávěrů.

Galerie obrázků

Náčrtky a rozměry

Použití

Samočinná armatura, zamezující zpětnému proudění provozní tekutiny, určená pro radioaktivní vodu, vodní páru, plyny a další provozní tekutiny, zejména primárních, sekundárních a pomocných okruhů jaderných elektráren a chemických provozů, s umístěním mimo nebo do hermetické zóny, se seismickou odolností, pro provozní parametry uvedené v tabulce.

Ovládání

Zkoušení

Klapky se zkoušejí demivodou na pevnost a nepropustnost min. tlakem 1,6násobek Pp, na těsnost tlakem Pp a na vakuovou těsnost heliem s vakuem 10,6 Pa. Nepřipouští se větší indikace jak 1.10-4 Pa.l.s-1.

Montáž

Klapky se montují zpravidla jen do vodorovného potrubí s víkem nahoře, se směrem proudění pod talíř.

Připojení

Přivařovací dle norem ČSN, GOST.

Dokumentace

Provozní parametry

Klapka zpětná A43, DN 50 – 350, Pp ÷ 20 MPa
Pp (MPa)	Teplota (°C) Temperature (°C)
	250	275	300	250	300	335	350
	Materiál tělesa Body material
	11 416			08Cr18Ni10Ti
	Provozní tlak MPa Operating pressure MPa
÷ 4	2,5	-	-	2,5	-	-	-
	4	-	-	4	-	-	-
4 ÷ 14	-	-	8,6	-	-	-	-
	12	6	9,2	-	9,2	14	-
	-	-	11	-	-	-	-
14 ÷ 20	-	-	-	-	20	-	18

Materiály hlavních dílců

• Pp ÷ 4 MPa

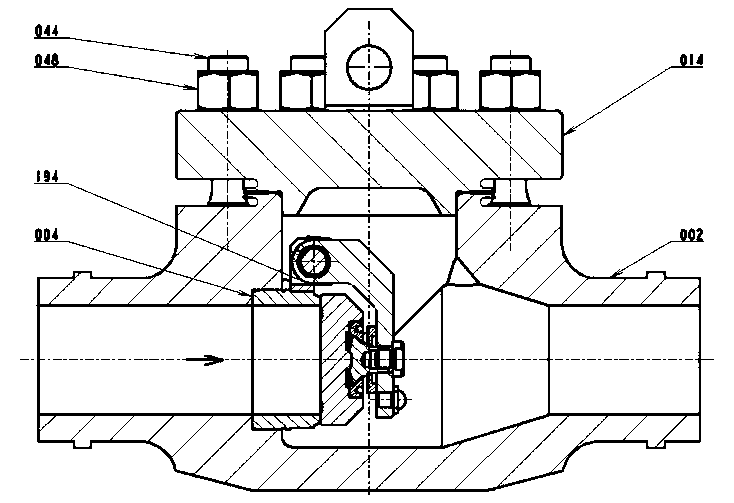

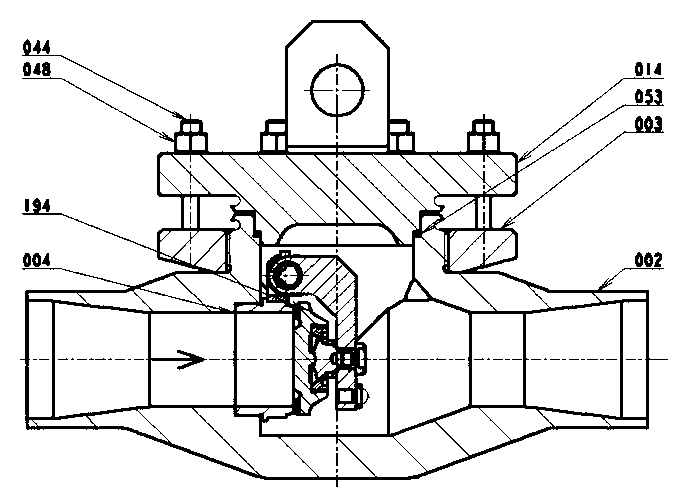

Poz. Pos.	Název součásti Part identifi cation	Materiál Material
		4040	0040
053	Těsnění Seal	Exp. grafi t Exp. graphite
	Návar Hard facing	ANTINIT DUR 500, С 1111
194	Talíř Plate	11 416	08Х18Н10Т	12 020
048	Matice Nut	12 020	17 134	14X17H2
044	Šroub Screw	15 320	ХН35ВТ
014	Víko Cover	11 416	08Х18Н10Т
003	Příruba Flange	11 416
	Návar Hard facing	ANTINIT DUR 500, С 1111
004	Sedlo Seat	11 416	08Х18Н10Т	12 020
002	Těleso Body	11 416	08Х18Н10Т

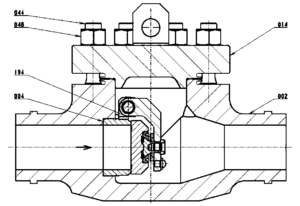

• Pp 4 ÷ 20 MPa
Poz. Pos.	Název součásti Part identifi cation	Materiál Material
		4160	0160
	Návar Hard facing	ANTINIT DUR 500, C 1111
194	Talíř Plate	11 416	08Х18Н10Т	12 020
048	Matice Nut	12 020	17 134	14X17H2
044	Šroub Screw	15 320	ХН35ВТ
014	Víko Cover	11 416	08Х18Н10Т
	Návar Hard facing	ANTINIT DUR 500, C 1111
004	Sedlo Seat	11 416	08Х18Н10Т	12 020
002	Těleso Body	11 416	08Х18Н10Т

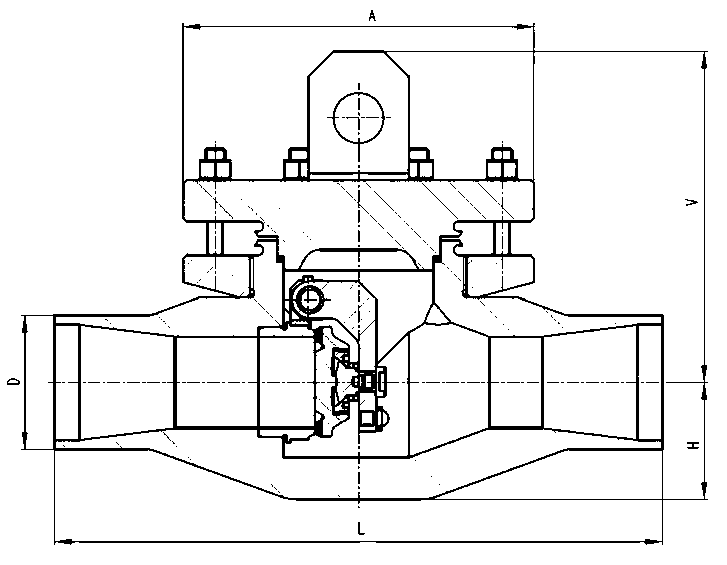

Stavební rozměry

• Pp ÷ 4 MPa
DN/d	Pp (MPa)	A	D (max)	H	L	V	Kg
50/55	÷ 4	210	62	70	360	200	34
65/55			79				35
80/75		265	95	90	450	235	54
100/75			113				57
125/110		320	141	130	500	305	129
150/110			168		550		133
200/150		390	229	155	650	370	225
250/225		560	384	235	800	530	764
300/225			337		900		821

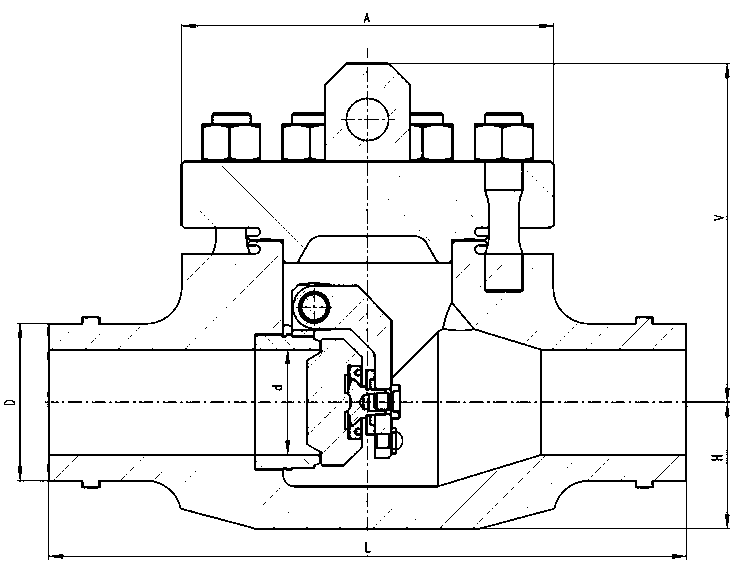

• Pp 4 ÷ 14 MPa a 14 ÷ 20 MPa
DN/d	Pp (MPa)	A	D (max)	H	L	V	Kg
50/55	4 ÷ 14	210	62	70	360	205	54
65/55			79				55
80/75		265	95	90	450	240	105
100/75			113
125/110		320	141	130	500	340	215
150/110			168		550		225
200/150		390	229	155	650	420	380
250/225		560	284	235	800	550	1100
300/225			337		900		1120
50/55	14 ÷ 20	235	79	70	360	230	65
65/55
80/75		305	95	90	450	270	120
100/75			113
125/110		370	141	130	500	360	245
150/110			168		550		256
200/150		440	229	155	650	445	424
250/225		560	284	235	800	570	1200
300/225			337		900		1200
350/225			390				1300
