Klapka zpětná A43 (DN 800)
DN 800
Technický popis
Těleso volný výkovek opatřený víkovým spojem s těsnicím kroužkem. Sedlo v tělese nalisováno a zavařeno těsnicím svarem. Těsnicí plocha sedla a talíře navařeny tvrdou bezkobaltovou návarovou slitinou. Těsnicí kroužek víkového spoje z expandovaného grafitu. Ovládání zpětné klapky samočinné. Klapky jsou vybaveny signalizací polohy uzavření. Dodávají se dle speciálních technických podmínek.
Galerie obrázků
Náčrtky a rozměry
Použití
Samočinná armatura zamezující zpětnému proudění vody v potrubí okruhu mnohonásobné vynucené cirkulace energobloků s reaktory typu RBMK, se seismickou odolností, pro provozní parametr 11 MPa 300°C.
Ovládání
Zkoušení
Klapky se zkoušejí demivodou na pevnost a nepropustnost tlakem 15 MPa, na těsnost tlakem 10 MPa.
Montáž
Klapky se montují do vodorovného potrubí. Klapky zpětné s čepem ve vodorovné poloze.
Připojení
Přivařovací dle norem ČSN, GOST.
Dokumentace

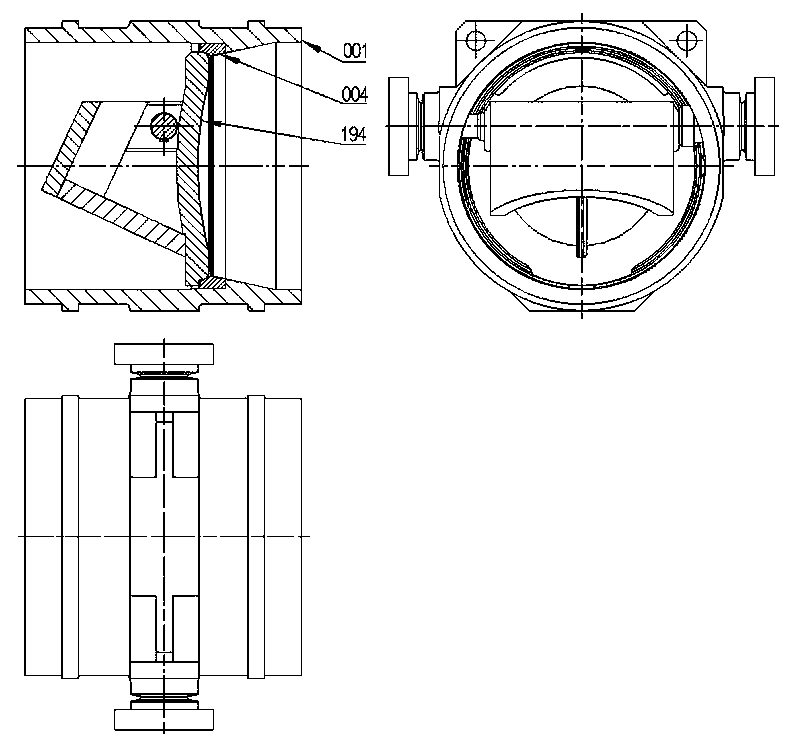

Materiály hlavních dílců
| Poz. Pos. | Název součásti Part identifi cation | Materiál Material | |
|---|---|---|---|
| Bez výstelky Without lining | S výstelkou With lining | ||
| 194 | Talíř Plate | 22K | 08Х18Н10Т |
| Návar Hard facing | ANTINIT DUR 500 - TYP С 1111 | ||
| 004 | Sedlo Seat | 22K | |
| Výstelka Lining | - | ER 309L, ER 316L | |
| 001 | Těleso Body | 22K |
Stavební rozměry

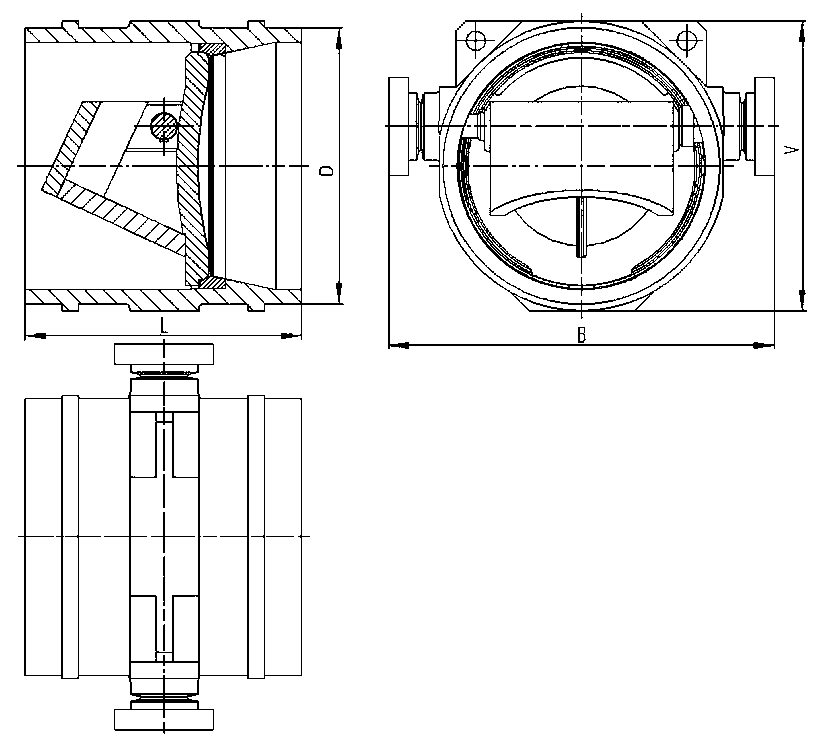

| DN | Pp (MPa) | B | D (max) | L | V | Kg |
|---|---|---|---|---|---|---|
| 800 | 11 | 1190 | 840 | 835 | 940 | 1598 |
