Klapka zpětná L10

DN 65 – 400

Technický popis

Těleso zápustkový nebo volný výkovek. Sedlo v tělese nalisováno a zavařeno těsnicím svarem. Těsnicí plocha sedla a talíře navařena tvrdou návarovou slitinou. Těsnicí kroužek tlakotěsnicího víka z expandovaného grafitu. Ovládání samočinné.

Galerie obrázků

Náčrtky a rozměry

Použití

Zpětná klapka je samočinná armatura, zamezující zpětnému proudění provozní tekutiny, určená pro vodu, vodní páru i jiné provozní tekutiny používané v energetických a chemických zařízeních, pro prostředí normální, tropické i výbušné.

Ovládání

Zkoušení

Klapky se zkoušejí vodou na pevnost (na přání zákazníka i parou), nepropustnost a těsnost v závislosti na provozních parametrech a materiálu tělesa. Minimální zkušební tlak při zkoušce pevnosti 1,5násobek PN. Pevnostní svary se kontrolují prozářením.

Montáž

Klapky se montují jen do vodorovného potrubí s tlakotěsnicím víkem nahoře, se směrem proudění pod talíř.

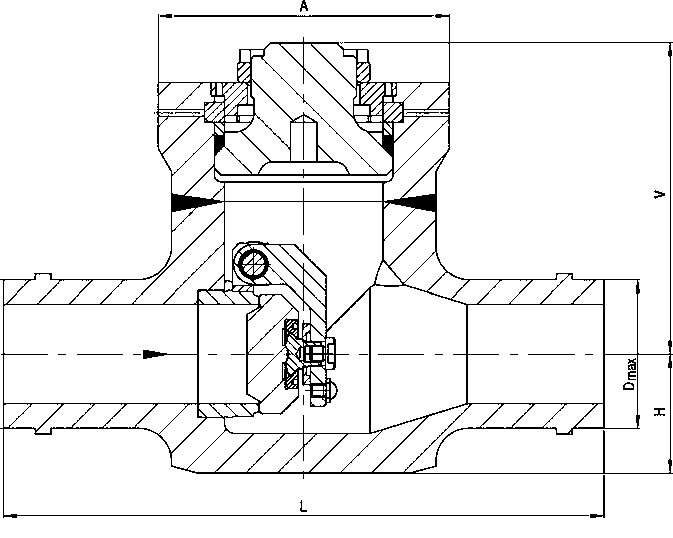

Stavební rozměry

Přivařovací provedení
DN	PN	A	D max	H	L	V	kg
65/55	160 ÷ 400	160	77	70	360	180	20,5
65/50							21
80/75		190	120	95	450	240	43
100/75			120				45
125/110		250	170	128	500	320	84
150/110			230		550		144
175/125		325	230	155	650	390	160
175/150			230				165
200/150			220				178
225/175		385	250	185	700	450	240
250/200		430	310	205	800	490	337
275/200			310		850		392
250/225		485	350	235	800	550	370
275/225			350		850		417
300/225			350		900		485
300/250		660	365	300	1000	770	1270
350/275			405				1375

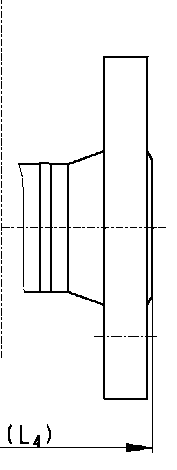

Přírubové provedení
DN/d	PN	A	L dle ČSN EN 558* 4 L acc. to CSN EN 558* 4	V	kg
65/50	160	160	360	180	61
65/50	250		425		69
80/75	250	190	470	240	95
100/75			550		125
125/110		250	650	320	184
150/110			750		227
200/150		325	950	390	557
250/200		430	1150	490	1032
300/225	160	485	1350	550	1373

Připojení

Přírubové a přivařovací dle norem ČSN, DIN, EN, ANSI, GOST.

Srovnávací tabulka ČS a EN materiálů

Srovnávací tabulka ČS a EN materiálů
Značka čs. materiálu Czech material class	Norma ČSN CSN standard	W.Nr	Značka materiálu EN EN material class
11 416	ČSN 41 1600	1.0425	P 265 NH
15 128	ČSN 41 5128	1.7715	14 MoV6-3
17 119	ČSN 41 7119	1.4903	X10CrMoVNb9-1
17 246, 17 248	ČSN 41 7246 (48)	1.4541	X6CrNiTi18-10
15 020	ČSN 41 5020	1.5415	16Mo3
15 121	ČSN 41 5121	1.7335	13CrMo4-5

Dokumentace

Provozní parametry

Provozní parametry – PN (bar) v závislosti na teplotě (°C) a materiálu tělesa
PN	Teplota (°C)
PN	20	200	250	300	350	400	450	500	520	540	560	580	600	610	620	630	640	650
11 416
63	6,3	6,3	5,5	4,8	4,1	3,5	2
100	10	10	8,8	7,6	6,5	5,6	3,2
160	16	16	14,1	12,2	10,5	9	5,1
250	25	25	22,0	19,1	16,4	14,2	8,1
320	32	32	28	25	21	18	15
400	40	40	35	31	26	23	18
C22.8
63	6,3	5,6	4,9	4,2	3,6	2,9	2,1
100	10	8,9	7,8	6,6	5,8	4,6	3,4
160	16	14,3	12,5	10,6	9,2	7,4	5,5
250	25	22,4	19,5	16,6	14,4	11,5	8,7
320	32	28,7	25,0	21,3	18,5	14,8	11,1
400	40	35,9	31,3	26,6	23,1	18,5	13,9
P 285 NH
63	6,3	5,4	4,7	3,6	2,9	2,2	-
100	10	8,5	7,4	5,7	4,5	3,4	-
160	16	13,6	11,9	9,1	7,2	5,5	-
250	25	21,3	18,6	14,2	11,3	8,6	-
15 128
63	6,3							6,1	5,2	4,4	2,8
100	10							9,8	8,2	7,0	4,5
160	16							15,6	13,3	9,0	7,2
250	25							24,4	20,7	14,0	11,3
320	32							31	24	19	15
400	40							39	30	23	18
16Mo3 / 15Mo3
63	6,3		6,0	5,2	5,1	4,9	4,7	3,3	2,1
100	10		9,5	8,4	8,1	7,8	7,5	5,3	3,4
160	16		15,3	13,4	12,9	12,5	12	8,6	5,4
250	25		23,9	21	20,2	19,5	18,8	13,4	8,5
320	32		31	27	26	25	24	17	11
400	40		38	34	33	31	30	22	14
13CrMo4-5
63	6,3				6,0	5,8	4,6	4,1	2,8	1,8	1,2
100	10				9,5	9,2	8,7	7,9	5,4	3,5	2,3
160	16				15,3	14,8	14,3	12,7	8,7	5,6	3,7
250	25				23,9	23,1	22,4	19,8	13,6	8,8	5,8
320	32				31	30	28	27	17	11	7,4
400	40				38	37	35	34	22	14	9,3
10CrMo9-10
63	6,3							4,9	3,7	2,8	2,1	1,6	1,2
100	10							7,8	5,9	4,5	3,3	2,5	1,9
160	16							12,5	9,5	7,2	5,3	4,0	3,1
250	25							19,5	14,9	11,3	8,4	6,3	4,9
320	32							25	20	15	11	8,2	6,3
400	40							32	25	18	14	10	7,9
X10CrMoVNb9-1
63	6,3										5,2	4,2	3,2
100	10										8,4	6,6	5,2
160	16										13,4	10,6	8,3
250	25										21	16,6	13
320	32										28	22	17
400	40										35	28	22
X6CrNiTi18-10
63	6,3	5,7	5,3	5	4,7	4,6	4,4	4,3	4,3	4,3	4,3	3,9	3,1
100	10	9,0	8,4	7,9	7,5	7,2	7,0	6,9	6,9	6,8	6,7	6,2	5
160	16	14,4	13,4	12,6	12,0	11,6	11,3	11,0	11,0	10,9	10,8	9,9	8
250	25	22,4	21,0	19,7	18,8	18,1	17,5	17,3	17,3	17,2	17,1	15,5	12,5
X10CrWMoVNb9-2
320	32										32	26	21	19	16	14	12	10
400	40										40	33	26	23	20	17	15	13

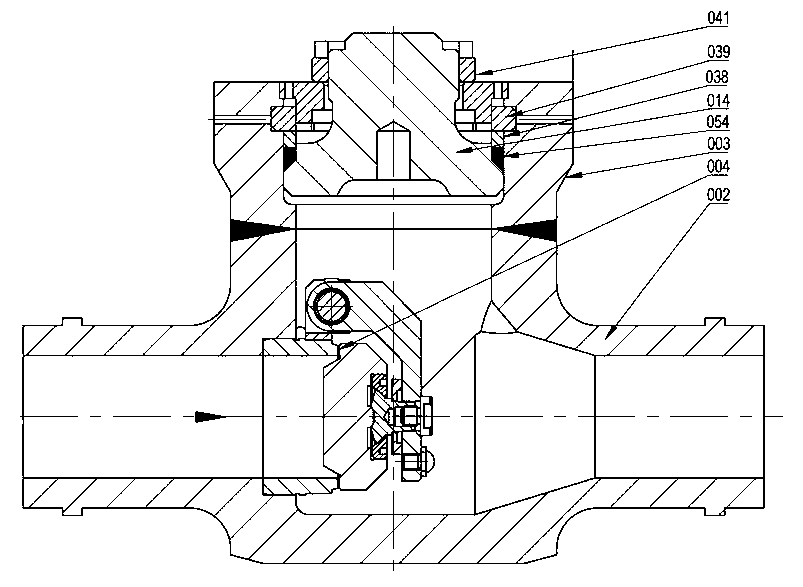

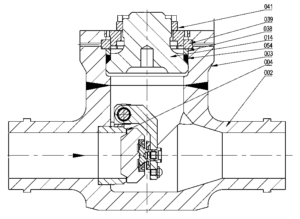

Materiály hlavních dílců

Materiály hlavních dílců podle provozní teploty (°C)
Poz.	Název součásti	Provozní teplota (°C)
Poz.	Název součásti	450		530	550	560	570	600	650
002	Těleso Body	P 250 GH P 285 NH 11 416	15Ni- CuMoNb5	16Mo3	13CrMo4-5	10CrMo9-10 15 128		X10CrMoV- Nb9-1	X10CrWMoV- Nb9-2
003	Nástavec Extender
004	Sedlo Seat	P250GH P 285 NH 11 416
014	Víko tlakotěsnicí Pressure seal bonnet			10CrMo9-10			10CrMo9- 10
039	Kroužek dělený Segmented ring
038	Kroužek opěrný Spacer ring
041	Matice tlakotěsu Pressure seal nut	E335,11 600					10CrMo9-10
054	Těsnění tlakotěsu Pressure-tight sealing	Expandovaný grafit Expanded graphite
