Šoupátko A00 (DN 400 – 500)
DN 400 – 500
Technický popis
Těleso volný výkovek, třmen svařený z oceli, vzájemně spojené pomocí víkového spoje. Sedla v tělese nalisována a zavařena těsnicím svarem. Těsnicí plochy sedel a klínu navařeny tvrdou bezkobaltovou návarovou slitinou (též kobaltovou). Ucpávka vřetena a těsnicí kroužek víkového spoje z bezazbestového materiálu. Ovládání elektrickým servomotorem s umístěním mimo hermetickou zónu (nebo v normálním provedení). Šoupátka mají otvor pro vyjímání ucpávky tlakem a mohou být vybavena obtokem.
Galerie obrázků
Náčrtky a rozměry
Použití
Uzavírací armatura pro vodu, vodní páru, plyny a další provozní tekutiny, zejména sekundárních okruhů jaderných elektráren, ale i klasických elektráren a tepláren, se seismickou odolností, pro provozní parametry uvedené v tabulce.

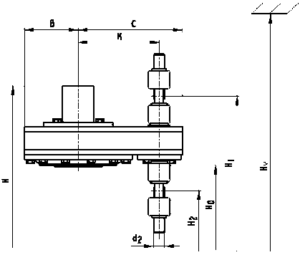

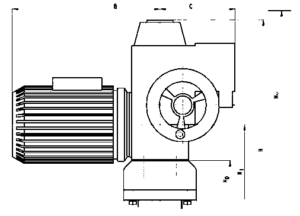

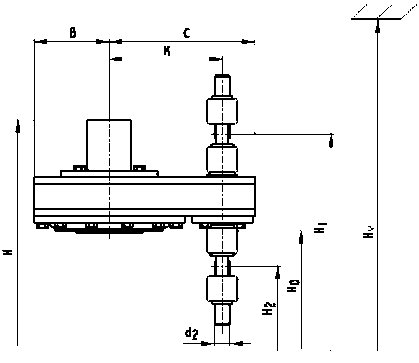

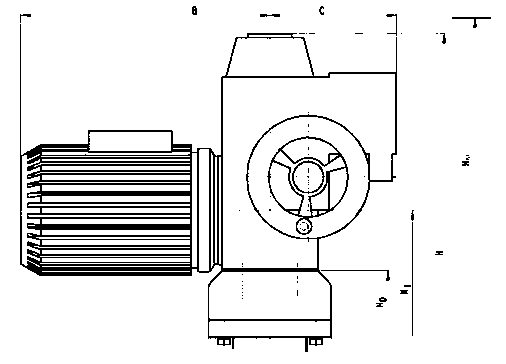

Ovládání
Zkoušení
Šoupátka se zkoušejí demivodou na pevnost a nepropustnost min. tlakem 1,6násobek Pp, na provozní způsobilost a těsnost tlakem Pp (pro plyn – těsnost uzávěru vzduchem tlakem 0,6 MPa). Svar těleso-příruba se kontroluje prozářením a ultrazvukem.
Montáž
Šoupátka se montují v libovolné poloze bez ohledu na směr proudění provozní tekutiny. Připojení elektrických servomotorů k armatuře podle ISO 5210 a DIN 3338. Šoupátka se doporučuje montovat do vodorovného potrubí, se svislým vřetenem, s ovládáním nahoře.
Připojení
Přivařovací dle norem ČSN, GOST. Šoupátka se dodávají s elektrickými servopohony od ZPA Pečky, na zvláštní požadavek je možno dodat servopohony jiných výrobců.
Dokumentace
Provozní parametry
| PN | Teplota (°C) Temperature (°C) | |||||
|---|---|---|---|---|---|---|
| 200 | 226 | 250 | 256 | 300 | 350 | |
| Materiál tělesa Body material | ||||||
| 11416 | ||||||
| Provozní tlak MPa Operating pressure MPa | ||||||
| 63 | 5,02 | 4,62 | 4,44 | 4,4 | 3,9 | 3,3 |
| 100 | 7,36 | 7,1 | 6,9 | 6,84 | 6,44 | 5,98 |
| 160 | 9,25 | 8,95 | 8,68 | 8,61 | 8,11 | 7,54 |

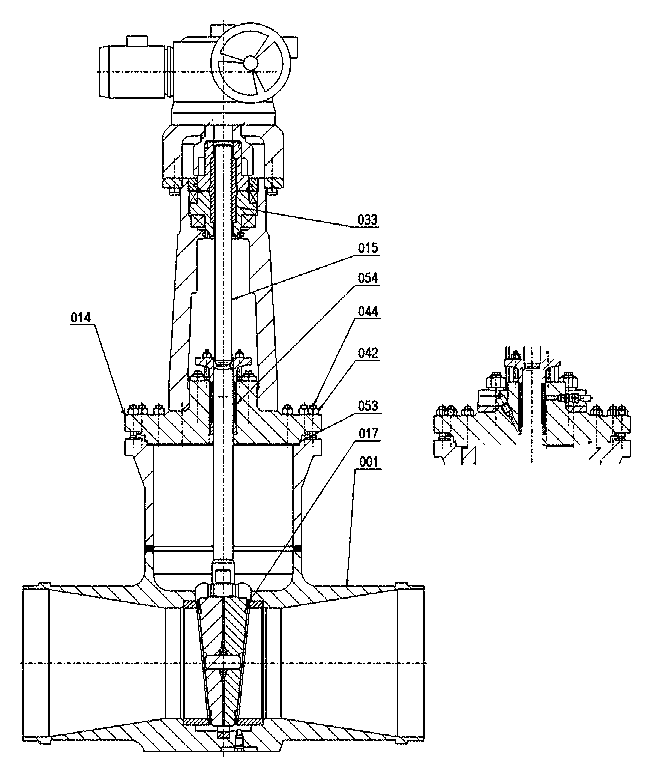

Materiály hlavních dílců
| Poz. Pos. | Název součásti Part identification | Materiál Material | |
|---|---|---|---|
| 054 | Kroužek těsnicí Sealing ring | Exp. grafit Exp. graphite | |
| 053 | Těsnění Seal | Exp. grafit Exp. graphite | |
| 044 | Svorník Bolt | 15320 | |
| 042 | Matice Nut | 11 | |
| 033 | Matice vřetenová Stem nut | 11416.1-42 3046 | |
| 015 | Vřeteno Stem | 14X17H2 | |
| Návar Hard facing | C1111 | ||
| 017 | Klín Wedge | 11416, 15128 | 08X18H10T |
| 014 | Víko Cover | 11 416 | 08X18H10T |
| Návar Hard facing | C1111 | ||
| 001 | Těleso Body | 11 416 | 08X18H10T |

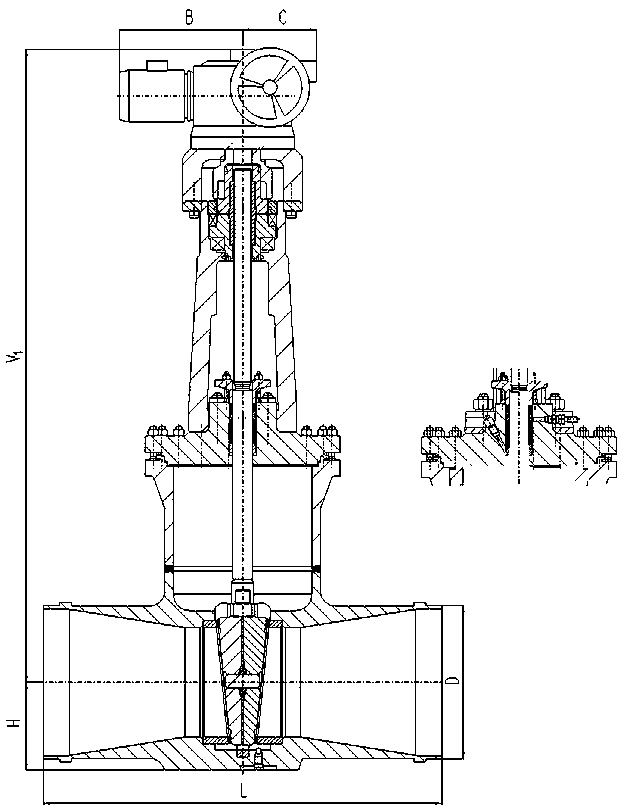

Stavební rozměry
| DN/d | Pp (MPa) | PN | B + C | D (max) | H | L | V 1 | Kg |
|---|---|---|---|---|---|---|---|---|
| 400/400 | 4,4 | 63 | 955 | 460 | 325 | 1000 | 2160 | 2174 |
| 6,5 | 100 | 2160 | 2287 | |||||
| 9,0 | 160 | 790 | 2350 | 2390 | ||||
| 450/400 | 4,4 | 63 | 955 | 460 | 325 | 1000 | 2160 | 2224 |
| 6,5 | 100 | 2160 | 2337 | |||||
| 9,0 | 160 | 790 | 2350 | 2430 | ||||
| 500/450 | 4,4 | 63 | 955 | 530 | 360 | 1200 | 2385 | 2674 |
| 6,5 | 100 | 2385 | 2882 | |||||
| 9,0 | 160 | 935 | 2400 | 3162 | ||||
| 400/330 | 12 | 160 | 911 | 443 | 300 | 1000 | 2065 | 2480 |
