Šoupátko A00 (DN 800)
DN 800
Technický popis
Těleso volný výkovek, třmen svařený z oceli, vzájemně spojené pomocí víkového spoje, víkový spoj utěsněn pomocí měkkého těsnicího kroužku z expandovaného grafitu. Sedla v tělese nalisována a zavařena těsnicím svarem. Těsnicí plochy sedel a klínu navařeny tvrdou bezkobaltovou návarovou slitinou. Ucpávka vřetena dvojdílná s odsáváním, vyrobena z expandovaného grafitu. Ovládání dálkové prostřednictvím čelního nebo kuželového převodu. Dodávají se dle speciálních technických podmínek.
Galerie obrázků
Náčrtky a rozměry
Použití
Uzavírací armatura určená pro šoupátka DN 800 pro výpočtový tlak do 11 MPa při teplotě provozní tekutiny do 300 °C, určených pro umístění do potrubí okruhu mnohonásobné vynucené cirkulace energobloků s reaktory typu RBMK a odpovídají Všeobecným technickým požadavkům – VTP-87 se změnami z 9.11.1991.

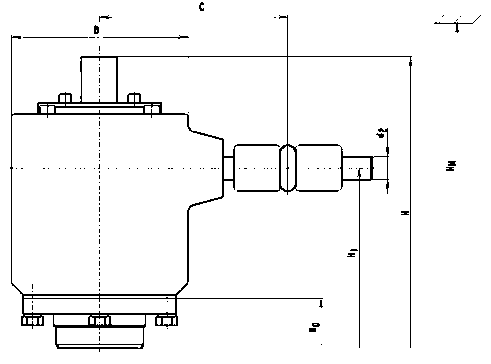

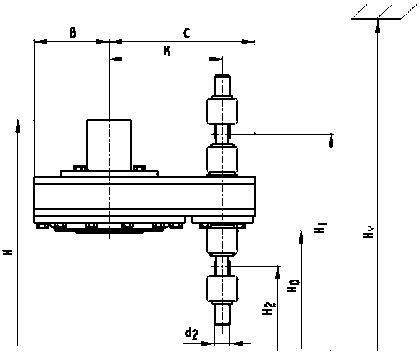

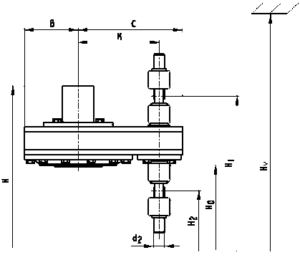

Ovládání
Zkoušení
Šoupátka se zkoušejí demivodou na pevnost a nepropustnost min. tlakem 15 MPa, na pracovní způsobilost a těsnost tlakem 10 MPa a Δp=2,5 MPa. Svar těleso–příruba se kontroluje prozářením a ultrazvukem.
Montáž
Šoupátka se montují ve svislé poloze s ovládáním nahoře. Směr proudění je oboustranný.
Připojení
Přivařovací dle norem ČSN, GOST.
Dokumentace

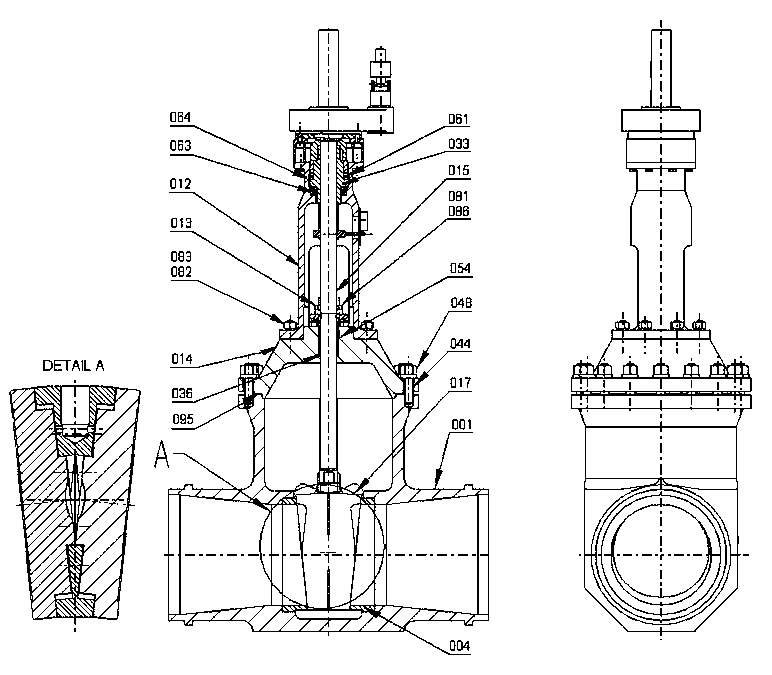

Materiály hlavních dílců
| Poz. Pos. | Název součásti Part identification | Materiál Material | Poz. Pos. | Název součásti Part identification | Materiál Material |
|---|---|---|---|---|---|
| 063 | Ložisko Bearing | ČSN 024720 | 036 | Pouzdro Housing | 08X18H10T |
| 061 | Ložisko Bearing | ČSN 024730 | 013 | Víko ucpávkové Sealing cover | 11416 |
| 064 | Maznice Lubricator | ČSN 027410 | 033 | Matice vřetenová Stem nut | 11416 / 423046, 47 |
| 054 | Kroužek těsnicí Sealing ring | Exp. grafit Exp. graphite | 012 | Třmen Yoke | 11416-12 022 |
| 095 | Těsnění Seal | 015 | Vřeteno Stem | 14X17H2-17 134 | |
| 086 | Matice Nut | 15 236.6 | Návar Hard facing | ANTINIT DUR 500 | |
| 083 | Matice Nut | 15 236.6 | 017 | Klín Wedge | 22K |
| 048 | Matice Nut | 12 020 15 320 | 014 | Víko Cover | 22K |
| 081 | Šroub Screw | Návar Hard facing | ANTINIT DUR 500 | ||
| 082 | Šroub Screw | 15 320 | 004 | Sedlo Seat | 22K |
| 044 | Svorník Bolt | 15 320 | 001 | Těleso Body | 22K |

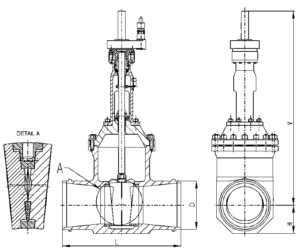

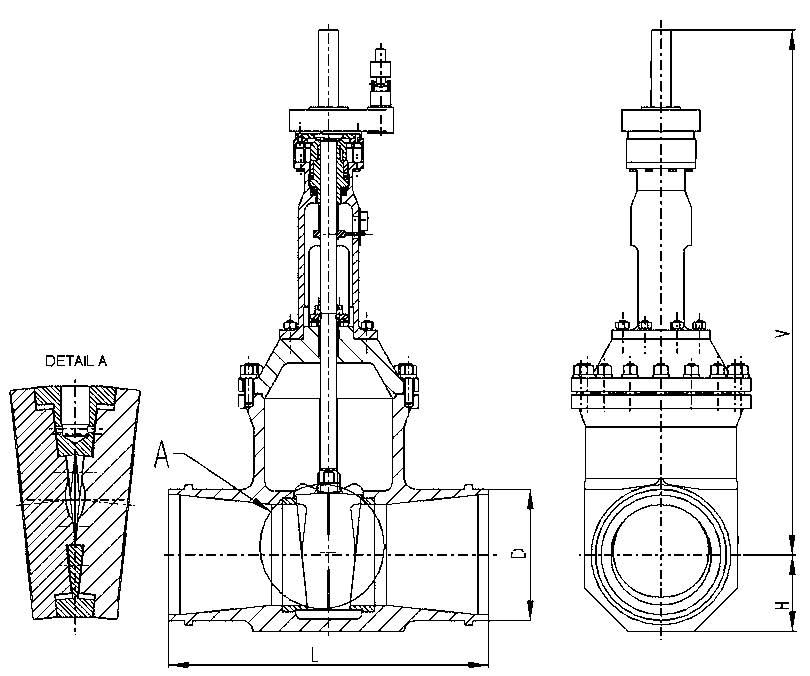

Stavební rozměry
| DN/d | Pp (MPa) | D (max) | H | L | V | Kg |
|---|---|---|---|---|---|---|
| 700/625 | ÷ 11 | 730 | 515 | 2060 | 3165 | 8300 |
| 800/625 | 840 | 2490 | 7950 |
Další
