Šoupátko rychločinné A01 (DN 125 – 350)
DN 125 – 350
Technický popis
Těleso zápustkový nebo volný výkovek, třmen litý, vzájemně spojené pomocí víkového spoje, u DN 200 – 250 pro Pp do 4 MPa s těsnicím kroužkem, u ostatních bez vloženého těsnění. Sedla v tělese nalisována a zavařena těsnicím svarem. Těsnicí plochy sedel a klínu navařeny tvrdou bezkobaltovou návarovou slitinou. Ucpávka vřetena a těsnicí kroužek víkového spoje z bezasbestového materiálu. Ovládání elektrickým servomotorem s umístěním mimo nebo do hermetické zóny. Mají otvor pro vyjímání ucpávky tlakem.
Galerie obrázků

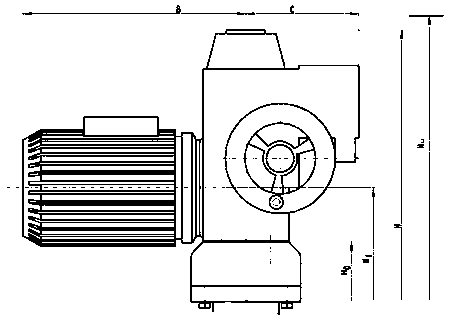

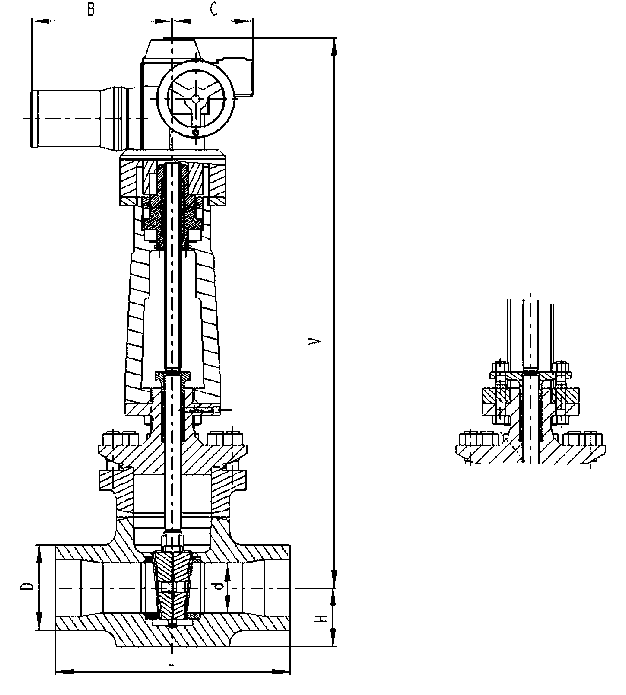

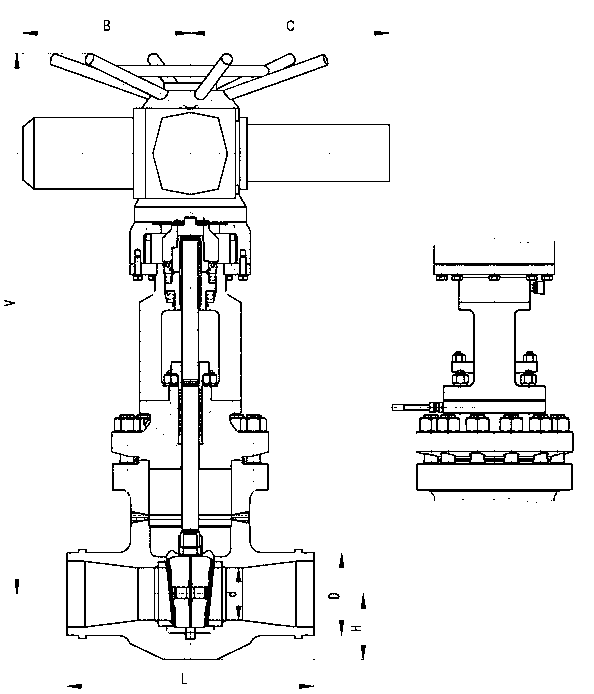

Náčrtky a rozměry
Použití
Rychločinná uzavírací armatura, určená pro radioaktivní vodu, vodní páru, plyny a všechny další provozní tekutiny, zejména primárních okruhů jaderných elektráren a chemických provozů, s umístěním mimo nebo do hermetické zóny (HZ), se seismickou odolností, pro provozní parametry uvedené v tabulce. Šoupátka DN 125/150 jsou určena především do potrubí systému kompenzace objemu, šoupátka DN 300/350 do potrubí havarijního ochlazování aktivní zóny reaktoru (SAOZ).
Ovládání
Ovládání elektrickým servomotorem.
Zkoušení
Šoupátka se zkoušejí demivodou na pevnost a nepropustnost min. tlakem 1,6násobek Pp, na provozní způsobilost a těsnost tlakem Pp (pro plyn – těsnost uzávěru vzduchem tlakem 0,6 MPa) a na vakuovou těsnost heliem s vakuem 10,6 Pa. Nepřipouští se větší indikace než 1.104 Pa.l.s-1. Svar těleso-příruba se kontroluje prozářením a ultrazvukem.
Montáž
Šoupátka se montují ve vodorovném potrubí bez ohledu na směr proudění provozní tekutiny, se svislým vřetenem, s elektrickým servomotorem nahoře, s osou u elektromotoru vodorovnou. Připojení elektrického servomotoru k armatuře podle ISO 5210 a DIN 3210.
Připojení
Přivařovací dle norem ČSN, GOST. Šoupátka je možné dodat s elektrickými servopohony od výrobců ZPA Pečky, AUMA, Rotork.
Dokumentace
Provozní parametry
| Pp (MPa) | Teplota (°C) Temperature (°C) | ||||
|---|---|---|---|---|---|
| 250 | 250 | 300 | 335 | 350 | |
| Materiál tělesa Body material | |||||
| 11 416 | 08Cr18Ni10Ti | ||||
| Provozní tlak MPa Operating pressure MPa | |||||
| ÷ 4 | 2,5 | 2,5 | - | - | - |
| 4 | 4 | - | - | - | |
| 9,2 ÷ 14 | - | - | 11 | 14 | - |
| 14 ÷ 20 | - | - | 20 | - | 18 |
Materiály hlavních dílců

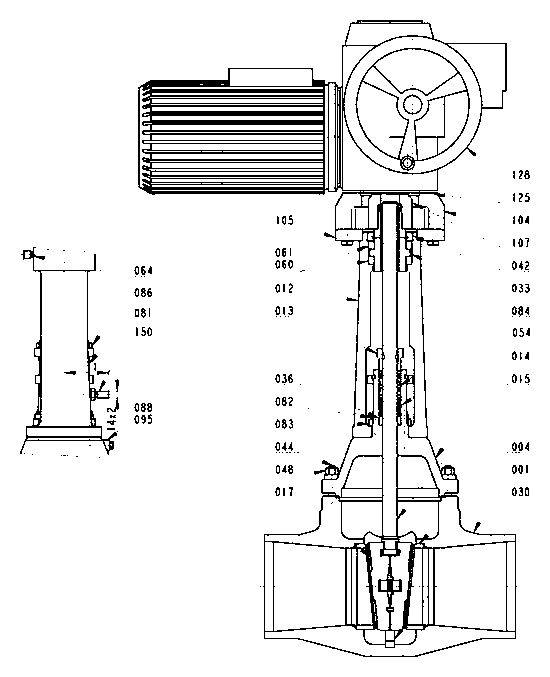

| Poz. Pos. | Název součásti Part identification | Materiál Material | Poz. Pos. | Název součásti Part identification | Materiál Material |
|---|---|---|---|---|---|
| 104 | Můstek Bridge | 26 | 042 | Matice Nut | 11416 |
| 128 | Elektropohon Electric actuator | 150 | Trubka Tube | 08X18H10T | |
| 107 | Spojka Coupling | 12 | 084 | Kroužek Ring | 08X18H10T |
| 125 | Isolační kroužek Insulation ring | IT | 036 | Pouzdro Bush | 08X18H10T |
| 105 | Příruba Flange | 11 | 013 | Víko ucpávkové Sealing cover | 11416 |
| 060 | Ložisko Bearing | ČSN 024720 | 033 | Matice vřetenová Stem nut | 11416 / 423046, 47 |
| 061 | Ložisko Bearing | ČSN 024730 | |||
| 064 | Maznice Lubricator | ČSN 027410 | 012 | Třmen Yoke | 11416 |
| 054 | Kroužek těsnicí Sealing ring | Exp. grafi t Exp. graphite | 015 | Vřeteno Stem | 14X17H2 |
| 095 | Těsnění Seal | ||||
| 086 | Matice Nut | 15 - ČSN 131530 | Návar Hard facing | TYP C1111 | |
| 083 | Matice Nut | 15 - ČSN 131530 | 017 | Klín Wedge | 08X18H10T |
| 048 | Matice Nut | 17134 | 030 | Vedení klínu Wedge lead | 17027.4 |
| 081 | Šroub Screw | 15 | 014 | Víko Cover | 08X18H10Т |
| 082 | Šroub Screw | 15 | Návar Hard facing | TYP C1111 | |
| 044 | Svorník Bolt | XN35BT | 004 | Sedlo Seat | 08X18H10T |
| 088 | Zátka Plug | 08X18H10T | 001 | Těleso Body | 08X18H10T |
Stavební rozměry
| DN/d | Pp (MPa) | B + C | D (max) | H | L | V | Závěrná doba [s] Closing time [s] | Kg |
|---|---|---|---|---|---|---|---|---|
| 125/110 150/110 | 18 | 933 | 165 | 130 | 560 | 1283 | 10 | 546 |
| 200/170 | 2,5 | 685 | 229 | 155 | 550 | 1170 | 18 | 300 |
| 4 | 685 | 9 | 315 | |||||
| 200/140 | 14 | 933 | 251,5 | 650 | 1395 | 12,8 | 528 | |
| 250/200 | 14 | 1060 | 284 | 235 | 800 | 1875 | 13 | 1425 |
| 250/225 | 4 | 933 | 650 | 1630 | 15 | 970 | ||
| 300/225 | 11 | 1060 | 337 | 900 | 1940 | 5,8 | 1465 | |
| 300/350/265 | 18 | 1060 | 355 | 270 | 990 | 2305 | 11,5 | 2060 |
| DN/d | Pp (MPa) | B + C | D (max) | H | L | V | Závěrná doba [s] Closing time [s] | Kg |
|---|---|---|---|---|---|---|---|---|
| 125/110 150/110 | 18 | 777 | 165 | 130 | 560 | 1225 | 13 | 431 |
| 200/170 | 2,5 | 664 | 229 | 155 | 550 | 1200 | 18 | 275 |
| 4 | 11,3 | |||||||
| 200/140 | 14 | 777 | 251,5 | 650 | 1400 | 12,8 | 413 | |
| 250/200 | 14 | 896 | 284 | 235 | 800 | 1840 | 15 | 1417 |
| 250/225 | 4 | 777 | 650 | 1572 | 18,2 | 855 |
