Tlakový zámek M22
DN 125 – 500
Technický popis

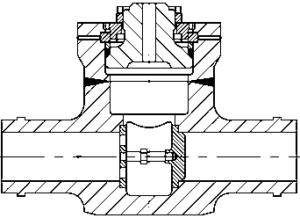

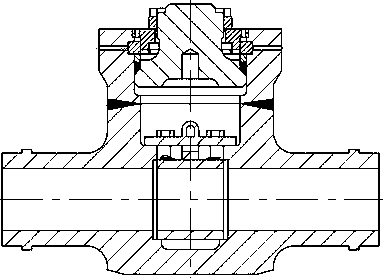

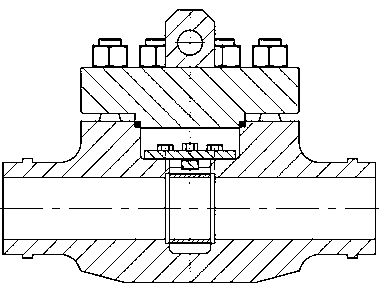

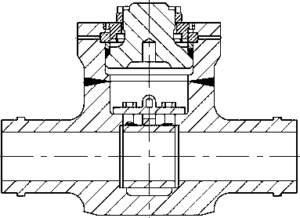

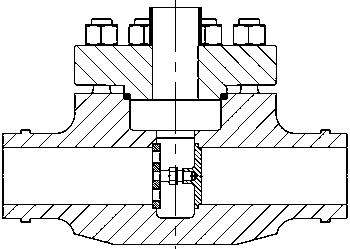

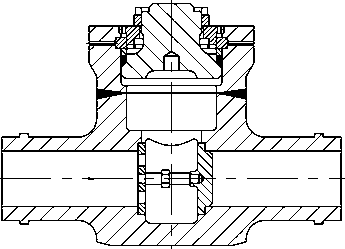

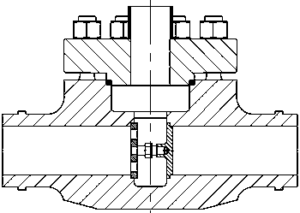

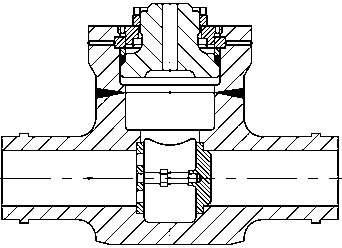

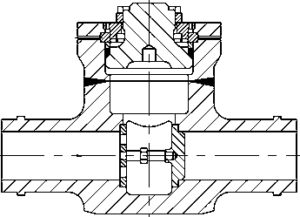

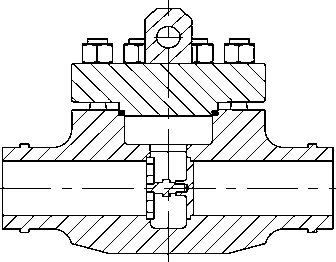

Těleso zápustkový nebo volný výkovek s víkovou přírubou nebo s tlakotěsnicím víkem, s těsnicím kroužkem z bezazbestového materiálu. Vnitřní vestavbu tlakového zámku tvoří: Pro chemické (CH) čištění a tlakování (T): Těsnicí a přítlačná deska, těsnění JERIT a rozpěrný šroub k vyvození měrného tlaku; pro chemické čištění je víko opatřeno otvorem-odbočkou. Pro provoz (P): Vložka a dva odtahové šrouby s podložkami a maticemi. Tlakové zámky pracují bez ovládání. Dodávají se dle speciálních technických podmínek ve dvou tlakových řadách – pro střední tlak, do PN 100, s víkovou přírubou, pro vyšší tlaky s tlakotěsnicím víkem.
Galerie obrázků
Náčrtky a rozměry
Použití
Armatura určená pro vodu a vodní páru zejména teplárenských a energetických zařízení, která podle druhu zamontované vestavby umožňuje provádět chemické čištění, tlakovou zkoušku a provoz zařízení, především systému kotle.
Ovládání
Zkoušení
Zámky se zkoušejí vodou na pevnost (na přání zákazníka i parou), nepropustnost, provozní způsobilost a těsnost v závislosti na provozních parametrech a materiálu tělesa. Minimální zkušební tlak při zkoušce pevnosti 1,5násobek PN. Svar těleso-nástavec se kontroluje prozářením.
Montáž
Tlakové zámky se montují do vodorovného potrubí s víkem nahoře. Po ukončení chemického čištění je třeba vyjmout víko pro chemické čištění a těsnicí vestavbu, zkontrolovat, zda nedošlo k jejímu poškození, vyměnit těsnicí kroužky vestavby, vmontovat vestavbu pro zkoušky do tlakového zámku, namontovat víko pro tlakové zkoušky. Po ukončení tlakových zkoušek je třeba těsnicí vestavbu vyjmout a nahradit ji provozní vestavbou.

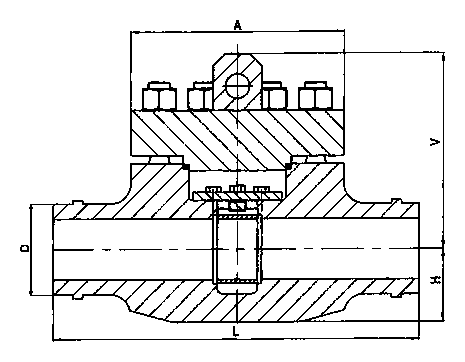

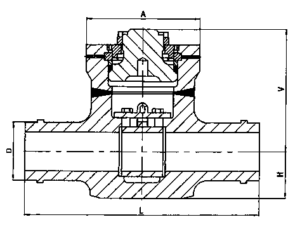

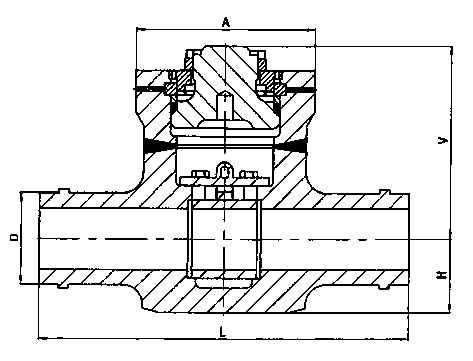

Stavební rozměry
| DN | PN | A | D (max) | H | L | V | Kg |
|---|---|---|---|---|---|---|---|
| 125 | 160 ÷ 400 | 254 | 133 | 105 | 500 | 320 | 118 |
| 200 | 330 | 220 | 155 | 650 | 365 | 222 | |
| 225 | 415 | 245 | 160 | 650 | 430 | 401 | |
| 250 | 415 | 277 | 190 | 650 | 470 | 487 | |
| 300 | 625 | 324 | 230 | 1000 | 721 | 1321 | |
| 300 | 63 ÷ 100 | 540 | 324 | 220 | 900 | 490 | 655 |
| 350 | 570 | 377 | 235 | 1000 | 510 | 690 | |
| 400 | 650 | 434 | 255 | 1100 | 540 | 1285 | |
| 450 | 630 | 457 | 280 | 1160 | 570 | 1075 | |
| 500 | 700 | 564 | 320 | 1360 | 595 | 2031 |
Připojení
Přivařovací dle norem ČSN, DIN, EN, ANSI, GOST.
Srovnávací tabulka ČS a EN materiálů
| Značka čs. materiálu Czech material class | Norma ČSN CSN standard | W.Nr | Značka materiálu EN EN material class |
|---|---|---|---|
| 11 416 | ČSN 41 1600 | 1.0425 | P 265 NH |
| 15 128 | ČSN 41 5128 | 1.7715 | 14 MoV6-3 |
| 17 119 | ČSN 41 7119 | 1.4903 | X10CrMoVNb9-1 |
| 17 246, 17 248 | ČSN 41 7246 (48) | 1.4541 | X6CrNiTi18-10 |
| 15 020 | ČSN 41 5020 | 1.5415 | 16Mo3 |
| 15 121 | ČSN 41 5121 | 1.7335 | 13CrMo4-5 |
Dokumentace
Provozní parametry
| PN | Teplota (°C) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 520 | 540 | 560 | 580 | 600 | 610 | 620 | 630 | 640 | 650 | |
| 11 416 | ||||||||||||||||||
| 63 | 6,3 | 6,3 | 5,5 | 4,8 | 4,1 | 3,5 | 2 | |||||||||||
| 100 | 10 | 10 | 8,8 | 7,6 | 6,5 | 5,6 | 3,2 | |||||||||||
| 160 | 16 | 16 | 14,1 | 12,2 | 10,5 | 9 | 5,1 | |||||||||||
| 250 | 25 | 25 | 22,0 | 19,1 | 16,4 | 14,2 | 8,1 | |||||||||||
| 320 | 32 | 32 | 28 | 25 | 21 | 18 | 15 | |||||||||||
| 400 | 40 | 40 | 35 | 31 | 26 | 23 | 18 | |||||||||||
| C22.8 | ||||||||||||||||||
| 63 | 6,3 | 5,6 | 4,9 | 4,2 | 3,6 | 2,9 | 2,1 | |||||||||||
| 100 | 10 | 8,9 | 7,8 | 6,6 | 5,8 | 4,6 | 3,4 | |||||||||||
| 160 | 16 | 14,3 | 12,5 | 10,6 | 9,2 | 7,4 | 5,5 | |||||||||||
| 250 | 25 | 22,4 | 19,5 | 16,6 | 14,4 | 11,5 | 8,7 | |||||||||||
| 320 | 32 | 28,7 | 25,0 | 21,3 | 18,5 | 14,8 | 11,1 | |||||||||||
| 400 | 40 | 35,9 | 31,3 | 26,6 | 23,1 | 18,5 | 13,9 | |||||||||||
| P 285 NH | ||||||||||||||||||
| 63 | 6,3 | 5,4 | 4,7 | 3,6 | 2,9 | 2,2 | - | |||||||||||
| 100 | 10 | 8,5 | 7,4 | 5,7 | 4,5 | 3,4 | - | |||||||||||
| 160 | 16 | 13,6 | 11,9 | 9,1 | 7,2 | 5,5 | - | |||||||||||
| 250 | 25 | 21,3 | 18,6 | 14,2 | 11,3 | 8,6 | - | |||||||||||
| 15 128 | ||||||||||||||||||
| 63 | 6,3 | 6,1 | 5,2 | 4,4 | 2,8 | |||||||||||||
| 100 | 10 | 9,8 | 8,2 | 7,0 | 4,5 | |||||||||||||
| 160 | 16 | 15,6 | 13,3 | 9,0 | 7,2 | |||||||||||||
| 250 | 25 | 24,4 | 20,7 | 14,0 | 11,3 | |||||||||||||
| 320 | 32 | 31 | 24 | 19 | 15 | |||||||||||||
| 400 | 40 | 39 | 30 | 23 | 18 | |||||||||||||
| 16Mo3 / 15Mo3 | ||||||||||||||||||
| 63 | 6,3 | 6,0 | 5,2 | 5,1 | 4,9 | 4,7 | 3,3 | 2,1 | ||||||||||
| 100 | 10 | 9,5 | 8,4 | 8,1 | 7,8 | 7,5 | 5,3 | 3,4 | ||||||||||
| 160 | 16 | 15,3 | 13,4 | 12,9 | 12,5 | 12 | 8,6 | 5,4 | ||||||||||
| 250 | 25 | 23,9 | 21 | 20,2 | 19,5 | 18,8 | 13,4 | 8,5 | ||||||||||
| 320 | 32 | 31 | 27 | 26 | 25 | 24 | 17 | 11 | ||||||||||
| 400 | 40 | 38 | 34 | 33 | 31 | 30 | 22 | 14 | ||||||||||
| 13CrMo4-5 | ||||||||||||||||||
| 63 | 6,3 | 6,0 | 5,8 | 4,6 | 4,1 | 2,8 | 1,8 | 1,2 | ||||||||||
| 100 | 10 | 9,5 | 9,2 | 8,7 | 7,9 | 5,4 | 3,5 | 2,3 | ||||||||||
| 160 | 16 | 15,3 | 14,8 | 14,3 | 12,7 | 8,7 | 5,6 | 3,7 | ||||||||||
| 250 | 25 | 23,9 | 23,1 | 22,4 | 19,8 | 13,6 | 8,8 | 5,8 | ||||||||||
| 320 | 32 | 31 | 30 | 28 | 27 | 17 | 11 | 7,4 | ||||||||||
| 400 | 40 | 38 | 37 | 35 | 34 | 22 | 14 | 9,3 | ||||||||||
| 10CrMo9-10 | ||||||||||||||||||
| 63 | 6,3 | 4,9 | 3,7 | 2,8 | 2,1 | 1,6 | 1,2 | |||||||||||
| 100 | 10 | 7,8 | 5,9 | 4,5 | 3,3 | 2,5 | 1,9 | |||||||||||
| 160 | 16 | 12,5 | 9,5 | 7,2 | 5,3 | 4,0 | 3,1 | |||||||||||
| 250 | 25 | 19,5 | 14,9 | 11,3 | 8,4 | 6,3 | 4,9 | |||||||||||
| 320 | 32 | 25 | 20 | 15 | 11 | 8,2 | 6,3 | |||||||||||
| 400 | 40 | 32 | 25 | 18 | 14 | 10 | 7,9 | |||||||||||
| X10CrMoVNb9-1 | ||||||||||||||||||
| 63 | 6,3 | 5,2 | 4,2 | 3,2 | ||||||||||||||
| 100 | 10 | 8,4 | 6,6 | 5,2 | ||||||||||||||
| 160 | 16 | 13,4 | 10,6 | 8,3 | ||||||||||||||
| 250 | 25 | 21 | 16,6 | 13 | ||||||||||||||
| 320 | 32 | 28 | 22 | 17 | ||||||||||||||
| 400 | 40 | 35 | 28 | 22 | ||||||||||||||
| X6CrNiTi18-10 | ||||||||||||||||||
| 63 | 6,3 | 5,7 | 5,3 | 5 | 4,7 | 4,6 | 4,4 | 4,3 | 4,3 | 4,3 | 4,3 | 3,9 | 3,1 | |||||
| 100 | 10 | 9,0 | 8,4 | 7,9 | 7,5 | 7,2 | 7,0 | 6,9 | 6,9 | 6,8 | 6,7 | 6,2 | 5 | |||||
| 160 | 16 | 14,4 | 13,4 | 12,6 | 12,0 | 11,6 | 11,3 | 11,0 | 11,0 | 10,9 | 10,8 | 9,9 | 8 | |||||
| 250 | 25 | 22,4 | 21,0 | 19,7 | 18,8 | 18,1 | 17,5 | 17,3 | 17,3 | 17,2 | 17,1 | 15,5 | 12,5 | |||||
| X10CrWMoVNb9-2 | ||||||||||||||||||
| 320 | 32 | 32 | 26 | 21 | 19 | 16 | 14 | 12 | 10 | |||||||||
| 400 | 40 | 40 | 33 | 26 | 23 | 20 | 17 | 15 | 13 | |||||||||

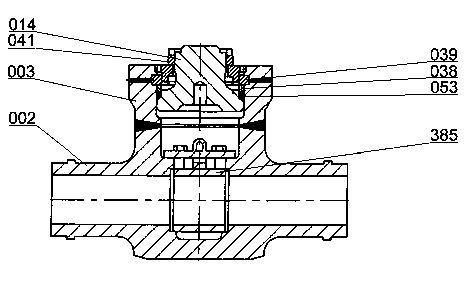

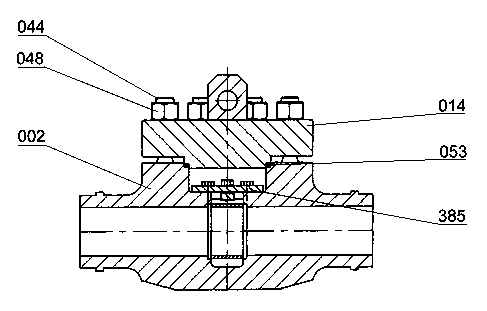

Materiály hlavních dílců
| Poz. | Název součásti | Provozní teplota (°C) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 450 | 530 | 550 | 560 | 570 | 600 | 650 | |||
| 002 | Těleso Body | P250GH P 285 NH 11 416 | 10CrMo9-10 15128 | X10CrMoV- Nb9-1 | X10CrWMoV- Nb9-2 | ||||
| 003 | Nástavec Extender | ||||||||
| 014 | Víko tlakotěsnicí Pressure seal bonnet | ||||||||
| 039 | Kroužek dělený Segmented ring | ||||||||
| 038 | Kroužek opěrný Spacer ring | ||||||||
| 041 | Matice tlakotěsu Pressure seal nut | E335,11 600 | 10CrMo9-10 | ||||||
| 044 | Svorník Bolt | 40CrMoV4-7,15 320 | |||||||
| 048 | Matice Nut | 42CrMo4,34Cr4,15 236 | |||||||
| 385 | Vložka Insert | P285 NH 12 020 | 10Cr Mo 9-10 15 128 | X10CrMoV- Nb9-1 | X10CrWMoV- Nb9-2 | ||||
| 053 | Kroužek těsnicí Sealing ring | Expandovaný grafit Expanded graphite | |||||||
