Uzavírací ventil V46.2 / Regulační ventil V40.2
DN 10 – 50
Technický popis
Těleso zápustkový výkovek se samostatným tělesem a litým třmenem. Sedlo v tělese navařeno tvrdou návarovou slitinou. Kuželka s vřetenem z jednoho kusu s těsnicí plochou rovněž z tvrdé návarové slitiny. Ucpávka z bezazbestového materiálu. U ventilů přírubových jsou příruby k tělesu přivařeny.
Galerie obrázků
Náčrtky a rozměry
Použití
Uzavírací ventil (V 46.2) nebo ventil pro hrubou regulaci (V 40.2) s lineární charakteristikou, určený pro vodu, vodní páru, plyn i jiné provozní tekutiny používané v energetických, chemických i jaderných zařízeních v závislosti na volbě materiálu tělesa. Určené pro prostředí normální, tropické, výbušné, seismické.
Rozsah použití: U ventilů regulačních se pro kapaliny nepřipouští tlakový spád (tj. rozdíl tlaků na vstupní a výstupní straně) větší než 5 MPa. U ventilů uzavíracích je povolena pouze poloha otevřeno – zavřeno, bez možnosti zastavení v mezipoloze.
Ovládání
Ovládání ručním kolem, elektrickým servomotorem (též pro seismické požadavky), kuželovým převodem a pro dálkové ovládání přímé. Elektrický servomotor pro ovládání regulačních ventilů je opatřen brzdou. Ventily s ručním kolem mohou být vybaveny zamykacím zařízením.
Zkoušení
Ventily se zkoušejí vodou na pevnost (na přání zákazníka i parou), nepropustnost, provozní způsobilost a těsnost v závislosti na provozních parametrech a materiálu tělesa. Minimální zkušební tlak při zkoušce pevnosti 1,5násobek PN.
Montáž
Ventily se montují v libovolné poloze se směrem proudění pod kuželku, u ventilů uzavíracích též nad kuželku.

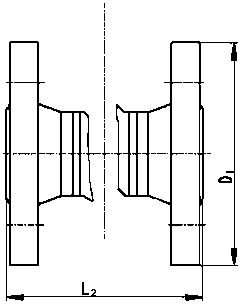

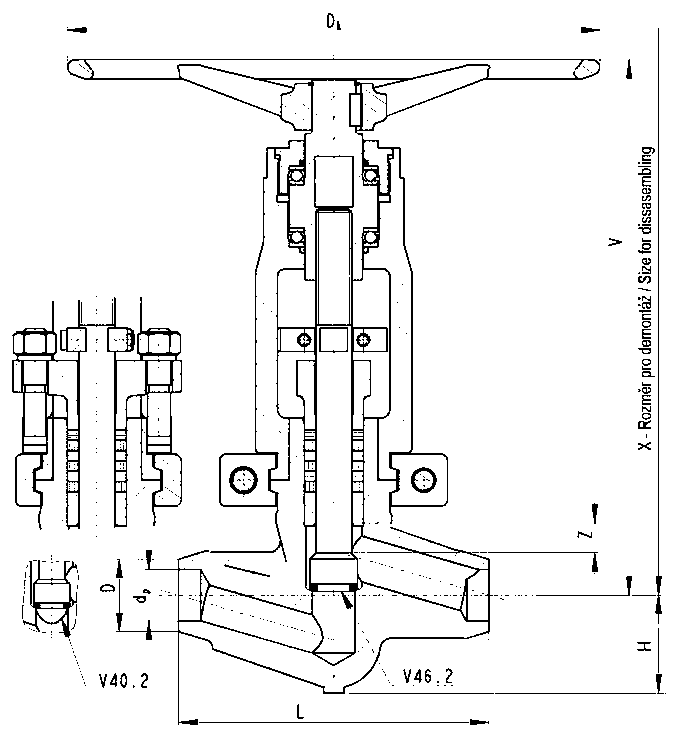

Stavební rozměry – ovládání ručním kolem
| DN | PN | V46.2-111 | V46.2-121 | H | d,D,D p 1 | z | D k | V | X | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L 2 | kg | L | kg | ||||||||
| 10 15 | 100, 160 | 210 | 8,9 | 150 | 5,9 | 34 | 3 sexidneppa stnemeriuqer 3 akínzakáz yholířp 09/32-41-224 09/32-41-224 ůkvadažop tneilc rep eld PT dna PT ot a elD 4 gnidroccA 4 a dna | 12 | 200 | 265 | 300 |
| 250, 320 | 230 | 11,9 | |||||||||
| 400 | 260 | 13,9 | |||||||||
| 20 25 | 100, 160 | 230 | 15,1 | 160 | 8,6 | 48 | 16 | 250 | 325 | 400 | |
| 250, 320 | 260 | 18,6 | |||||||||
| 400 | 300 | 22,6 | |||||||||
| 32 40 | 100, 160 | 260 | 33,1 | 210 | 21,6 | 66 | 20 | 360 | 430 | 500 | |
| 250, 320 | 300 | 38,6 | |||||||||
| 400 | 350 | 47,6 | |||||||||
| 50 65/50 | 100, 160 | 300 | 53 | 250 | 38 | 83 | 36 | 500 | 520 | 600 | |
| 250, 320 | 350 | 57,5 | |||||||||
| 400 | 400 | 68,5 |

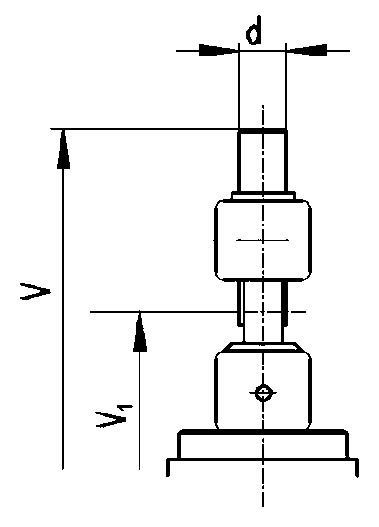

Stavební rozměry – dálkové ovládání
| DN | PN | d | V | V 1 | kg |
|---|---|---|---|---|---|
| 10 | 63 - 400 | 18 | 335 | 260 | 6,5 |
| 15 | |||||
| 20 | 18 | 390 | 320 | 9 | |
| 25 | |||||
| 32 | 29 | 550 | 445 | 20 | |
| 40 | |||||
| 50 65/50 | 29 | 635 | 530 | 32 |

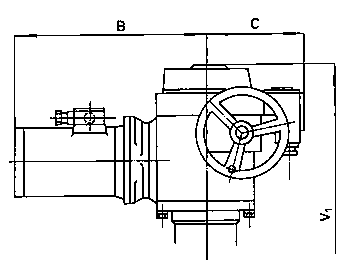

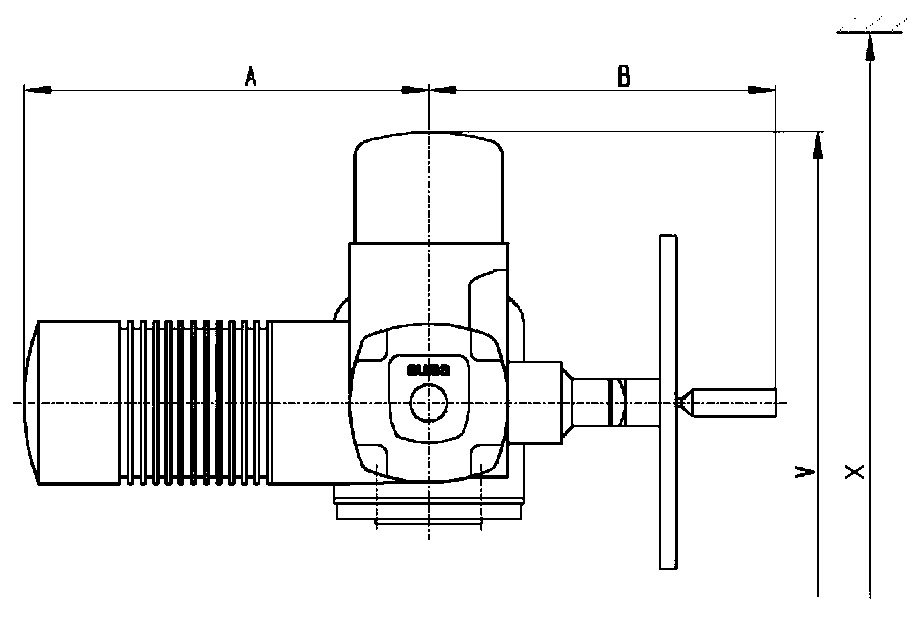

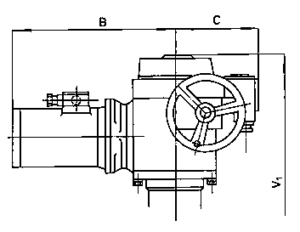

Stavební rozměry – ovládání elektropohonem
| DN | PN | AUMA | MODACT MON | REGADA | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | V | X | kg | A | B | V | X | kg | A | B | V | X | kg | ||
| 10 15 | 100 - 400 | 265 | 249 | 463 | 500 | 31 | 334 | 228 | 490 | 520 | 34 | 125 | 201 | 460 | 500 | 23 |
| 20 25 | 100 - 400 | 265 | 249 | 508 | 550 | 36 | 334 | 228 | 535 | 570 | 36 | 125 | 201 | 460 | 500 | 25 |
| 32 40 | 100 - 320 | 282 | 254 | 585 | 630 | 71 | 436 | 228 | 646 | 690 | 70 | 334 | 174 | 613 | 660 | 57 |
| 400 | 384 | 329 | 625 | 670 | 86 | 71 | 376 | 174 | 653 | 700 | 71 | |||||
| 50 65/50 | 100 | 282 | 254 | 655 | 700 | 81 | 436 | 228 | 716 | 760 | 80 | 376 | 174 | 660 | 700 | 81 |
| 160 | 81 | |||||||||||||||
| 250 - 400 | 384 | 329 | 695 | 740 | 96 | 84 |

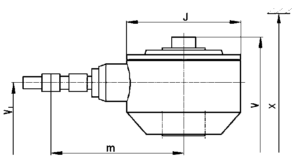

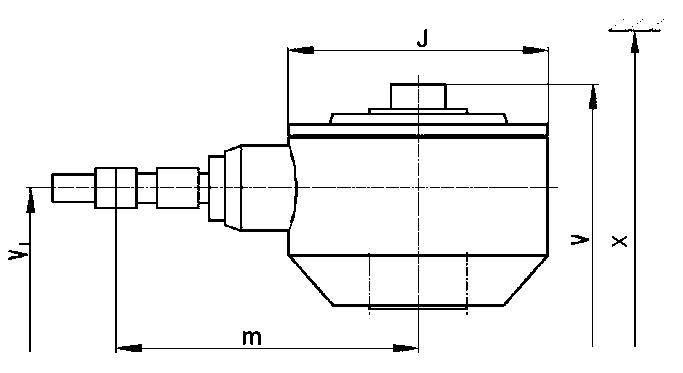

Stavební rozměry – kuželový převod
| DN | PN | m | J | V | X | V 1 | kg |
|---|---|---|---|---|---|---|---|
| 10 15 | 100 - 400 | 192 | 125 | 360 | 400 | 267 | 16 |
| 20 25 | 100 - 400 | 192 | 125 | 405 | 450 | 312 | 18 |
| 32 40 | 100 - 320 | 192 | 125 | 480 | 520 | 387 | 44 |
| 400 | 278 | 175 | 498 | 540 | 420 | ||
| 50 65/50 | 100 - 400 | 278 | 175 | 568 | 610 | 480 | 57 |
Připojení
Přírubové a přivařovací dle norem ČSN, DIN, ANSI, GOST. Ventily je možné dodat s elektrickými servopohony od výrobců ZPA Pečky, Regada, AUMA, Rotork, Schiebel a jiné.
Srovnávací tabulka ČS a EN materiálů
| Značka čs. materiálu Czech material class | Norma ČSN CSN standard | W.Nr | Značka materiálu EN EN material class |
|---|---|---|---|
| 11 416 | ČSN 41 1600 | 1.0425 | P 265 NH |
| 15 128 | ČSN 41 5128 | 1.7715 | 14 MoV6-3 |
| 17 119 | ČSN 41 7119 | 1.4903 | X10CrMoVNb9-1 |
| 17 246, 17 248 | ČSN 41 7246 (48) | 1.4541 | X6CrNiTi18-10 |
| 15 020 | ČSN 41 5020 | 1.5415 | 16Mo3 |
| 15 121 | ČSN 41 5121 | 1.7335 | 13CrMo4-5 |
Dokumentace
Provozní parametry
| PN | Teplota (°C) Temperature (°C) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 520 | 540 | 560 | 580 | 600 | 610 | 620 | 630 | 640 | 650 | |
| 11 416 | ||||||||||||||||||
| 63 | 6,3 | 6,3 | 5,5 | 4,8 | 4,1 | 3,5 | 2 | |||||||||||
| 100 | 10 | 10 | 8,8 | 7,6 | 6,5 | 5,6 | 3,2 | |||||||||||
| 160 | 16 | 16 | 14,1 | 12,2 | 10,5 | 9 | 5,1 | |||||||||||
| 250 | 25 | 25 | 22,0 | 19,1 | 16,4 | 14,2 | 8,1 | |||||||||||
| 320 | 32 | 32 | 28 | 25 | 21 | 18 | 15 | |||||||||||
| 400 | 40 | 40 | 35 | 31 | 26 | 23 | 18 | |||||||||||
| C22.8 | ||||||||||||||||||
| 63 | 6,3 | 5,6 | 4,9 | 4,2 | 3,6 | 2,9 | 2,1 | |||||||||||
| 100 | 10 | 8,9 | 7,8 | 6,6 | 5,8 | 4,6 | 3,4 | |||||||||||
| 160 | 16 | 14,3 | 12,5 | 10,6 | 9,2 | 7,4 | 5,5 | |||||||||||
| 250 | 25 | 22,4 | 19,5 | 16,6 | 14,4 | 11,5 | 8,7 | |||||||||||
| 320 | 32 | 28,7 | 25,0 | 21,3 | 18,5 | 14,8 | 11,1 | |||||||||||
| 400 | 40 | 35,9 | 31,3 | 26,6 | 23,1 | 18,5 | 13,9 | |||||||||||
| P 285 NH | ||||||||||||||||||
| 63 | 6,3 | 5,4 | 4,7 | 3,6 | 2,9 | 2,2 | - | |||||||||||
| 100 | 10 | 8,5 | 7,4 | 5,7 | 4,5 | 3,4 | - | |||||||||||
| 160 | 16 | 13,6 | 11,9 | 9,1 | 7,2 | 5,5 | - | |||||||||||
| 250 | 25 | 21,3 | 18,6 | 14,2 | 11,3 | 8,6 | - | |||||||||||
| 15 128 | 525 | |||||||||||||||||
| 63 | 6,3 | 6,1 | 5,2 | 4,4 | 2,8 | |||||||||||||
| 100 | 10 | 9,8 | 8,2 | 7,0 | 4,5 | |||||||||||||
| 160 | 16 | 15,6 | 13,3 | 9,0 | 7,2 | |||||||||||||
| 250 | 25 | 24,4 | 20,7 | 14,0 | 11,3 | |||||||||||||
| 320 | 32 | 31 | 24 | 19 | 15 | |||||||||||||
| 400 | 40 | 39 | 30 | 23 | 18 | |||||||||||||
| 16Mo3 / 15Mo3 | ||||||||||||||||||
| 63 | 6,3 | 6,0 | 5,2 | 5,1 | 4,9 | 4,7 | 3,3 | 2,1 | ||||||||||
| 100 | 10 | 9,5 | 8,4 | 8,1 | 7,8 | 7,5 | 5,3 | 3,4 | ||||||||||
| 160 | 16 | 15,3 | 13,4 | 12,9 | 12,5 | 12 | 8,6 | 5,4 | ||||||||||
| 250 | 25 | 23,9 | 21 | 20,2 | 19,5 | 18,8 | 13,4 | 8,5 | ||||||||||
| 320 | 32 | 31 | 27 | 26 | 25 | 24 | 17 | 11 | ||||||||||
| 400 | 40 | 38 | 34 | 33 | 31 | 30 | 22 | 14 |
| PN | Teplota (°C) Temperature (°C) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 520 | 540 | 560 | 580 | 600 | 610 | 620 | 630 | 640 | 650 | |
| 13CrMo4-5 | ||||||||||||||||||
| 63 | 6,3 | 6,0 | 5,8 | 4,6 | 4,1 | 2,8 | 1,8 | 1,2 | ||||||||||
| 100 | 10 | 9,5 | 9,2 | 8,7 | 7,9 | 5,4 | 3,5 | 2,3 | ||||||||||
| 160 | 16 | 15,3 | 14,8 | 14,3 | 12,7 | 8,7 | 5,6 | 3,7 | ||||||||||
| 250 | 25 | 23,9 | 23,1 | 22,4 | 19,8 | 13,6 | 8,8 | 5,8 | ||||||||||
| 320 | 32 | 31 | 30 | 28 | 27 | 17 | 11 | 7,4 | ||||||||||
| 400 | 40 | 38 | 37 | 35 | 34 | 22 | 14 | 9,3 | ||||||||||
| 10CrMo9-10 | ||||||||||||||||||
| 63 | 6,3 | 4,9 | 3,7 | 2,8 | 2,1 | 1,6 | 1,2 | |||||||||||
| 100 | 10 | 7,8 | 5,9 | 4,5 | 3,3 | 2,5 | 1,9 | |||||||||||
| 160 | 16 | 12,5 | 9,5 | 7,2 | 5,3 | 4,0 | 3,1 | |||||||||||
| 250 | 25 | 19,5 | 14,9 | 11,3 | 8,4 | 6,3 | 4,9 | |||||||||||
| 320 | 32 | 25 | 20 | 15 | 11 | 8,2 | 6,3 | |||||||||||
| 400 | 40 | 32 | 25 | 18 | 14 | 10 | 7,9 | |||||||||||
| X10CrMoVNb9-1 | ||||||||||||||||||
| 63 | 6,3 | 5,2 | 4,2 | 3,2 | ||||||||||||||
| 100 | 10 | 8,4 | 6,6 | 5,2 | ||||||||||||||
| 160 | 16 | 13,4 | 10,6 | 8,3 | ||||||||||||||
| 250 | 25 | 21 | 16,6 | 13 | ||||||||||||||
| 320 | 32 | 28 | 22 | 17 | ||||||||||||||
| 400 | 40 | 35 | 28 | 22 | ||||||||||||||
| X6CrNiTi18-10 | ||||||||||||||||||
| 63 | 6,3 | 5,7 | 5,3 | 5 | 4,7 | 4,6 | 4,4 | 4,3 | 4,3 | 4,3 | 4,3 | 3,9 | 3,1 | |||||
| 100 | 10 | 9,0 | 8,4 | 7,9 | 7,5 | 7,2 | 7,0 | 6,9 | 6,9 | 6,8 | 6,7 | 6,2 | 5 | |||||
| 160 | 16 | 14,4 | 13,4 | 12,6 | 12,0 | 11,6 | 11,3 | 11,0 | 11,0 | 10,9 | 10,8 | 9,9 | 8 | |||||
| 250 | 25 | 22,4 | 21,0 | 19,7 | 18,8 | 18,1 | 17,5 | 17,3 | 17,3 | 17,2 | 17,1 | 15,5 | 12,5 | |||||
| X10CrWMoVNb9-2 | ||||||||||||||||||
| 320 | 32 | 32 | 26 | 21 | 19 | 16 | 14 | 12 | 10 | |||||||||
| 400 | 40 | 40 | 33 | 26 | 23 | 20 | 17 | 15 | 13 |

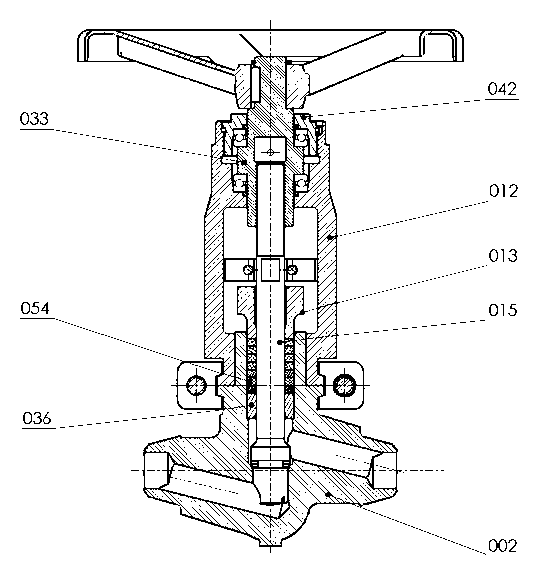

Materiály hlavních dílců
| Poz. Pos. | Název součásti Part identifi cation | Provozní teplota (°C) Operating temperature (°C) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 450 | 530 | 550 | 560 | 570 | 600 | 650 | |||
| 002 | Těleso Body | P 250 GH P 285 NH 11 416 | 15Ni- CuMoNb5 | 16Mo3 | 13CrMo4-5 | 10CrMo9-10 15 128 | X10CrMoV- Nb9-1 | X10CrWMoV- Nb9-2 | |
| 012 | Třmen Yoke | 10CrMo9-10 15 128 | |||||||
| 013 | Víko ucpávkové Sealing cover | GS-17CrMo5-5,42 2744 | |||||||
| 015 | Vřeteno Stem | X39CrMo17,17 134 | X22CrMoV12-1 | ||||||
| 033 | Matice vřetenová Stem nut | P250GH, slitina bronzu bronze alloy | |||||||
| 036 | Ucpávkový kroužek Sealing ring | X6CrNiTi18-10 | |||||||
| 042 | Matice ložiska Bearing nut | P250GH,P 285 NH,11 416 | |||||||
| 054 | Kroužek těsnicí Sealing ring | Expandovaný grafi t Expanded graphite |
