Ventil uzavírací trojcestný V65
DN 200 – 350
Technický popis
Těleso volný výkovek s přivařenými hrdly, třmen litý. Sedlo na výstupu do vysokotlakého ohříváku v tělese nalisováno a zavařeno těsnicím svarem. Sedlo pro obtokovou větev je opatřeno otvory a je s tlakotěsnicím víkem z jednoho kusu. Těsnicí plochy sedel a kuželky navařeny tvrdou návarovou slitinou. Ucpávka vřetena a těsnicí kroužek tlakotěsnicího víka z bezazbestového materiálu. Ovládání elektrickým servomotorem.
Galerie obrázků
Náčrtky a rozměry
Použití
Uzavírací ventil, který slouží k automatizaci a provozu energetického bloku, zejména při poruše trubkového systému ve vysokotlakém ohříváku a při zvýšení hladiny nad povolenou kótu.
Ovládání
Ovládání elektrickým servopohonem.
Zkoušení
Ventily se zkoušejí vodou na pevnost (na přání zákazníka i parou), nepropustnost, provozní způsobilost a těsnost. Minimální zkušební tlak při zkoušce 1,5násobek PN.
Montáž

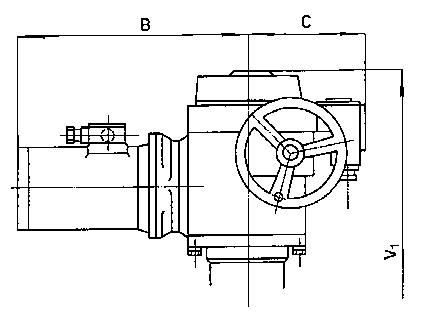

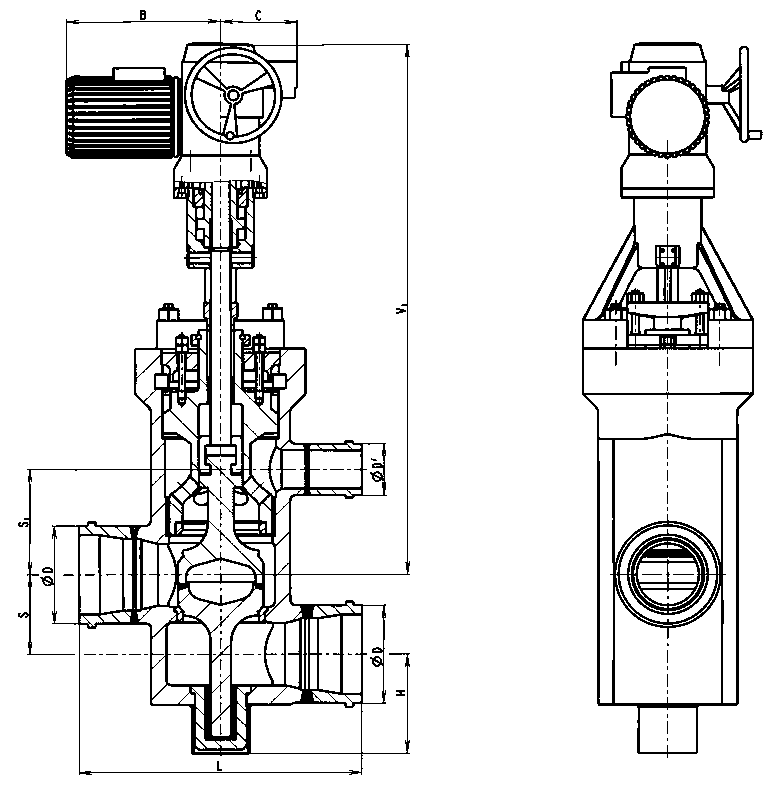

Stavební rozměry
| DN | PN | Ø D | Ø D´ | B + C | H | L | S/S 1 | V l | Kg |
|---|---|---|---|---|---|---|---|---|---|
| 200/200/200 | 100 ÷ 400 | 200 | 200 | 1140 | 395 | 900 | 176 | 1265 | 910 |
| 225/225/175 | 225 | 175 | 500 | 900 | 210/210 | 1520 | 1120 | ||
| 250/250/250 | 250 | 250 | 1295 | 500 | 900 | 210/190 | 1870 | 1150 | |
| 300/300/300 | 300 | 300 | 1295 | 680 | 1100 | 310/430 | 2720 | 3800 | |
| 350/350/350 | 350 | 350 | 680 | 1100 | 310/430 | 2180 | 3850 |
Připojení
Přivařovací dle norem ČSN, DIN, EN, ANSI, GOST. Ventily je možné dodat s elektrickými servopohony od výrobců ZPA Pečky, Regada, AUMA, Rotork, Schiebel a jiné.
Srovnávací tabulka ČS a EN materiálů
| Značka čs. materiálu Czech material class | Norma ČSN CSN standard | W.Nr | Značka materiálu EN EN material class |
|---|---|---|---|
| 11 416 | ČSN 41 1600 | 1.0425 | P 265 NH |
| 15 128 | ČSN 41 5128 | 1.7715 | 14 MoV6-3 |
| 17 119 | ČSN 41 7119 | 1.4903 | X10CrMoVNb9-1 |
| 17 246, 17 248 | ČSN 41 7246 (48) | 1.4541 | X6CrNiTi18-10 |
| 15 020 | ČSN 41 5020 | 1.5415 | 16Mo3 |
| 15 121 | ČSN 41 5121 | 1.7335 | 13CrMo4-5 |
Dokumentace
Provozní parametry
| PN | Teplota (°C) Temperature (°C) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 520 | 540 | 560 | 580 | 600 | 610 | 620 | 630 | 640 | 650 | |
| 11 416 | ||||||||||||||||||
| 63 | 6,3 | 6,3 | 5,5 | 4,8 | 4,1 | 3,5 | 2 | |||||||||||
| 100 | 10 | 10 | 8,8 | 7,6 | 6,5 | 5,6 | 3,2 | |||||||||||
| 160 | 16 | 16 | 14,1 | 12,2 | 10,5 | 9 | 5,1 | |||||||||||
| 250 | 25 | 25 | 22,0 | 19,1 | 16,4 | 14,2 | 8,1 | |||||||||||
| 320 | 32 | 32 | 28 | 25 | 21 | 18 | 15 | |||||||||||
| 400 | 40 | 40 | 35 | 31 | 26 | 23 | 18 | |||||||||||
| C22.8 | ||||||||||||||||||
| 63 | 6,3 | 5,6 | 4,9 | 4,2 | 3,6 | 2,9 | 2,1 | |||||||||||
| 100 | 10 | 8,9 | 7,8 | 6,6 | 5,8 | 4,6 | 3,4 | |||||||||||
| 160 | 16 | 14,3 | 12,5 | 10,6 | 9,2 | 7,4 | 5,5 | |||||||||||
| 250 | 25 | 22,4 | 19,5 | 16,6 | 14,4 | 11,5 | 8,7 | |||||||||||
| 320 | 32 | 28,7 | 25,0 | 21,3 | 18,5 | 14,8 | 11,1 | |||||||||||
| 400 | 40 | 35,9 | 31,3 | 26,6 | 23,1 | 18,5 | 13,9 | |||||||||||
| P 285 NH | ||||||||||||||||||
| 63 | 6,3 | 5,4 | 4,7 | 3,6 | 2,9 | 2,2 | - | |||||||||||
| 100 | 10 | 8,5 | 7,4 | 5,7 | 4,5 | 3,4 | - | |||||||||||
| 160 | 16 | 13,6 | 11,9 | 9,1 | 7,2 | 5,5 | - | |||||||||||
| 250 | 25 | 21,3 | 18,6 | 14,2 | 11,3 | 8,6 | - | |||||||||||
| 15 128 | 525 | |||||||||||||||||
| 63 | 6,3 | 6,1 | 5,2 | 4,4 | 2,8 | |||||||||||||
| 100 | 10 | 9,8 | 8,2 | 7,0 | 4,5 | |||||||||||||
| 160 | 16 | 15,6 | 13,3 | 9,0 | 7,2 | |||||||||||||
| 250 | 25 | 24,4 | 20,7 | 14,0 | 11,3 | |||||||||||||
| 320 | 32 | 31 | 24 | 19 | 15 | |||||||||||||
| 400 | 40 | 39 | 30 | 23 | 18 | |||||||||||||
| 16Mo3 / 15Mo3 | ||||||||||||||||||
| 63 | 6,3 | 6,0 | 5,2 | 5,1 | 4,9 | 4,7 | 3,3 | 2,1 | ||||||||||
| 100 | 10 | 9,5 | 8,4 | 8,1 | 7,8 | 7,5 | 5,3 | 3,4 | ||||||||||
| 160 | 16 | 15,3 | 13,4 | 12,9 | 12,5 | 12 | 8,6 | 5,4 | ||||||||||
| 250 | 25 | 23,9 | 21 | 20,2 | 19,5 | 18,8 | 13,4 | 8,5 | ||||||||||
| 320 | 32 | 31 | 27 | 26 | 25 | 24 | 17 | 11 | ||||||||||
| 400 | 40 | 38 | 34 | 33 | 31 | 30 | 22 | 14 |
| PN | Teplota (°C) Temperature (°C) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 520 | 540 | 560 | 580 | 600 | 610 | 620 | 630 | 640 | 650 | |
| 13CrMo4-5 | ||||||||||||||||||
| 63 | 6,3 | 6,0 | 5,8 | 4,6 | 4,1 | 2,8 | 1,8 | 1,2 | ||||||||||
| 100 | 10 | 9,5 | 9,2 | 8,7 | 7,9 | 5,4 | 3,5 | 2,3 | ||||||||||
| 160 | 16 | 15,3 | 14,8 | 14,3 | 12,7 | 8,7 | 5,6 | 3,7 | ||||||||||
| 250 | 25 | 23,9 | 23,1 | 22,4 | 19,8 | 13,6 | 8,8 | 5,8 | ||||||||||
| 320 | 32 | 31 | 30 | 28 | 27 | 17 | 11 | 7,4 | ||||||||||
| 400 | 40 | 38 | 37 | 35 | 34 | 22 | 14 | 9,3 | ||||||||||
| 10CrMo9-10 | ||||||||||||||||||
| 63 | 6,3 | 4,9 | 3,7 | 2,8 | 2,1 | 1,6 | 1,2 | |||||||||||
| 100 | 10 | 7,8 | 5,9 | 4,5 | 3,3 | 2,5 | 1,9 | |||||||||||
| 160 | 16 | 12,5 | 9,5 | 7,2 | 5,3 | 4,0 | 3,1 | |||||||||||
| 250 | 25 | 19,5 | 14,9 | 11,3 | 8,4 | 6,3 | 4,9 | |||||||||||
| 320 | 32 | 25 | 20 | 15 | 11 | 8,2 | 6,3 | |||||||||||
| 400 | 40 | 32 | 25 | 18 | 14 | 10 | 7,9 | |||||||||||
| X10CrMoVNb9-1 | ||||||||||||||||||
| 63 | 6,3 | 5,2 | 4,2 | 3,2 | ||||||||||||||
| 100 | 10 | 8,4 | 6,6 | 5,2 | ||||||||||||||
| 160 | 16 | 13,4 | 10,6 | 8,3 | ||||||||||||||
| 250 | 25 | 21 | 16,6 | 13 | ||||||||||||||
| 320 | 32 | 28 | 22 | 17 | ||||||||||||||
| 400 | 40 | 35 | 28 | 22 | ||||||||||||||
| X6CrNiTi18-10 | ||||||||||||||||||
| 63 | 6,3 | 5,7 | 5,3 | 5 | 4,7 | 4,6 | 4,4 | 4,3 | 4,3 | 4,3 | 4,3 | 3,9 | 3,1 | |||||
| 100 | 10 | 9,0 | 8,4 | 7,9 | 7,5 | 7,2 | 7,0 | 6,9 | 6,9 | 6,8 | 6,7 | 6,2 | 5 | |||||
| 160 | 16 | 14,4 | 13,4 | 12,6 | 12,0 | 11,6 | 11,3 | 11,0 | 11,0 | 10,9 | 10,8 | 9,9 | 8 | |||||
| 250 | 25 | 22,4 | 21,0 | 19,7 | 18,8 | 18,1 | 17,5 | 17,3 | 17,3 | 17,2 | 17,1 | 15,5 | 12,5 | |||||
| X10CrWMoVNb9-2 | ||||||||||||||||||
| 320 | 32 | 32 | 26 | 21 | 19 | 16 | 14 | 12 | 10 | |||||||||
| 400 | 40 | 40 | 33 | 26 | 23 | 20 | 17 | 15 | 13 |

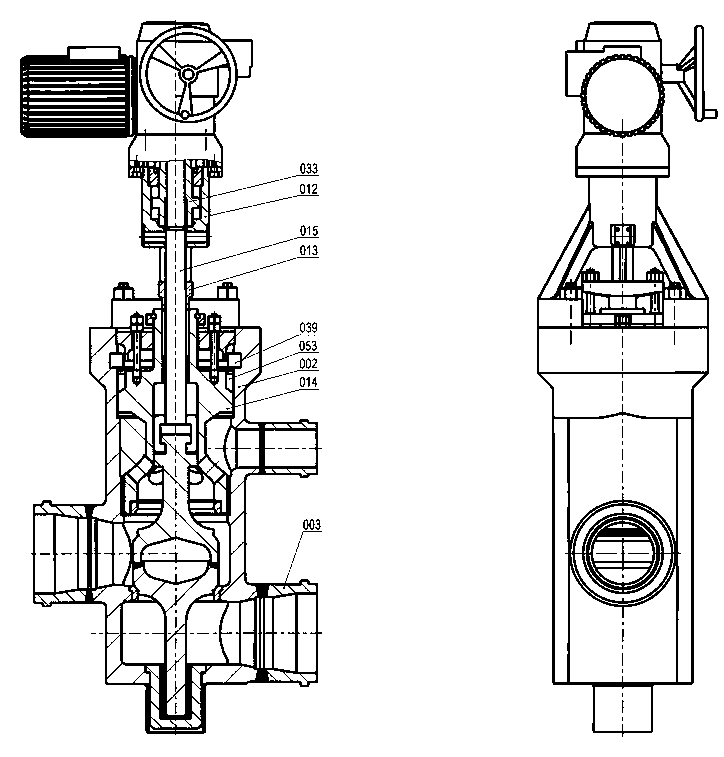

Materiály hlavních dílců
| Poz. Pos. | Název součásti Part identifi cation | Provozní teplota (°C) Operating temperature (°C) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 450 | 530 | 550 | 560 | 570 | 600 | 650 | |||
| 002 | Těleso Body | P 250 GH P 285 NH 11 416 | 15Ni- CuMoNb5 | 16Mo3 | 13CrMo4-5 | 10CrMo9-10 15 128 | X10CrMoV- Nb9-1 | X10CrWMoV- Nb9-2 | |
| 003 | Hrdla Body ends | ||||||||
| 014 | Víko tlakotěsnicí Pressure seal bonnet | 10CrMo9-10 | 10CrMo9- 10 | ||||||
| 039 | Kroužek dělený Segmented ring | ||||||||
| 015 | Vřeteno Stem | X39CrMo17,17 134 | X22CrMoV12-1 | ||||||
| 012 | Třmen Yoke | 10CrMo9-10,15 128 GS-17CrMo5-5,42 27 44 | |||||||
| 013 | Víko ucpávkové Sealing cover | ||||||||
| 033 | Matice vřetenová Stem nut | P250GH, slitina bronzu bronze alloy | |||||||
| 053 | Kroužek těsnicí Sealing ring | Expandovaný grafit Expanded graphite |
