Ventil vlnovcový uzavírací a regulační A10, A11

DN 10 – 150

Technický popis

A10, A11 DN 10 – 40
Těleso zápustkový výkovek s přesazenými nebo rovnoosými hrdly, třmen litý, vzájemně spojené bajonetovým spojem. Sedlo v tělese a těsnicí plocha kuželky navařeny tvrdou bezkobaltovou návarovou slitinou. Vřeteno utěsněno víceplášťovým vlnovcem s havarijní ucpávkou. Těleso utěsněno těsnicím kroužkem, který shodně jako havarijní ucpávka je z bezazbestového materiálu.

A10, A11 DN 50 – 150
Těleso zápustkový nebo volný výkovek s přesazenými hrdly, třmen kovaný, vzájemně spojené pomocí víkového spoje pro Pp do 4 MPa s těsnicím kroužkem, u ostatních bez vloženého těsnění. Ventily pro Pp nad 4 MPa lze alternativně dodat také s těsnicím kroužkem. Sedlo v tělese a těsnicí plocha kuželky navařeny tvrdou bezkobaltovou návarovou slitinou. Vřeteno utěsněno víceplášťovým vlnovcem s havarijní ucpávkou. Těsnicí kroužky ucpávky a víkového spoje jsou z bezazbestového materiálu. Vřetenová matice v hlavě třmenu ventilu je uložena v talířových pružinách, které vyrovnávají dilatace způsobené teplotními změnami.

Galerie obrázků

Náčrtky a rozměry

Použití

Uzavírací ventil (A10) nebo ventil pro hrubou regulaci (A11) s lineární charakteristikou, určený pro radioaktivní vodu, vodní páru, plyny a všechny další provozní tekutiny, zejména primárních, sekundárních a pomocných okruhů jaderných elektráren a chemických provozů, s umístěním mimo nebo do hermetické zóny (HZ), se seismickou odolností.

Ovládání

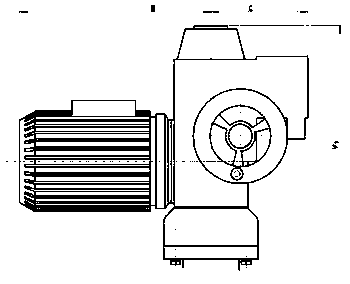

Ovládání ručním kolem, elektrickým servomotorem s umístěním mimo nebo do hermetické zóny, kuželovým převodem a pro dálkové ovládání přímé. Ventily s ručním kolem mohou být vybaveny zamykacím zařízením.

Zkoušení

Ventily se zkoušejí na pevnost a nepropustnost demivodou min. tlakem 1,6násobek Pp, na provozní způsobilost a těsnost vzduchem tlakem Pp a na vakuovou těsnost heliem s vakuem 5.10-1 Pa. Nepřipouští se větší indikace jak 1.10-5 Pa.l.s-1. Svar těleso-víko se kontroluje prozářením a ultrazvukem.

Montáž

Ventily se montují v libovolné poloze, se směrem proudění pod kuželku, u ventilů uzavíracích též nad kuželku. Výjimku činí ovládání elektrickým servomotorem, kde musí být osa elektromotoru vodorovná. Při dálkovém ovládání je největší úhel vychýlení prodlužovacích tyčí 250°. Připojení elektrických servomotorů a převodů k armatuře podle ISO 5210 a DIN 3210. Ventily s tímto ovládáním se zejména pro seismické namáhání kotví. Regulační ventily s elektrickými servomotory se montuji včetně stykačové skříně s brzdou.

Připojení

Přivařovací dle norem ČSN, GOST. Ventily je možné dodat s elektrickými servopohony od výrobců ZPA Pečky, AUMA, Rotork a jiné.

Dokumentace

Provozní parametry

Ventil vlnovcový uzavírací a regulační A10, A11, DN 10 – 150, Pp 4 ÷ 20 MPa
Pp (MPa)	Teplota (°C) Temperature (°C)
	250	275	300	250	300	335	350
	Materiál tělesa Body material
	12 020			08Cr18Ni10Ti
	Přípustný provozní tlak MPa Acceptable operating pressure MPa
÷ 4	2,5	-	-	2,5	-	-	-
	4	-	-	4	-	-	-
	-	-	8,6	-	9,2	-	-
4 ÷ 14	12	6	9,2	-	11	14	-
	-	-	11	-	-	-	-
14 ÷ 20	-	-	-	-	20	-	18

Materiály hlavních dílců

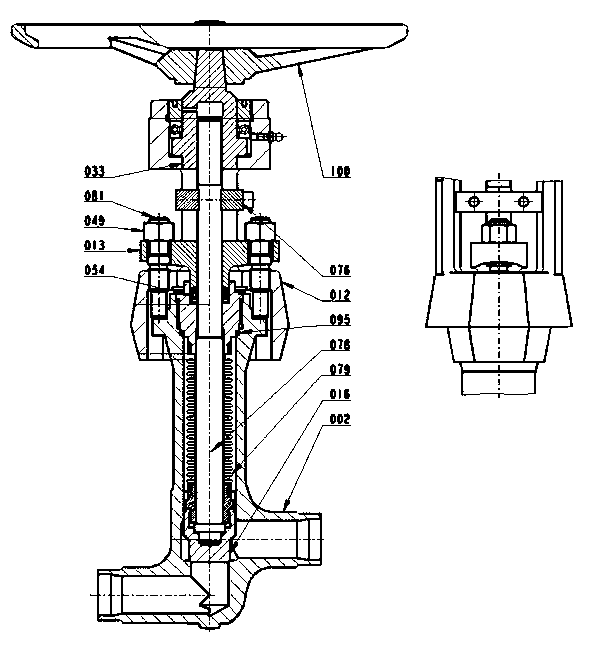

• DN 10 – 40
Poz. Pos.	Název součásti Part identification	Materiál Material
100	Ruční kolo Hand wheel	ČSN 133110
054	Kroužek těsnicí Sealing ring	Exp. grafi t Exp. graphite
049	Matice Nut	ČSN 021401
081	Šroub Screw	17134.7-14X17H2
076	Vedení Lead	11
033	Matice vřetenová Stem nut	12040.6-423046
013	Víko ucpávkové Seal cover	27,28
095	Kroužek těsnicí Sealing ring	Exp. grafi t Exp. graphite
016	Kuželka Plug disc	08X18H10T
079	Vlnovec Bellows	W Nr. 1.4541
078	Vřeteno s vlnovcem Stem with bellows	17134.7 – 14X17H2
012	Třmen Yoke	27,28
	Návar těleso Body surfacing Kuželka Plug disc	C1111
002	Těleso Body	12020	08X18H10T

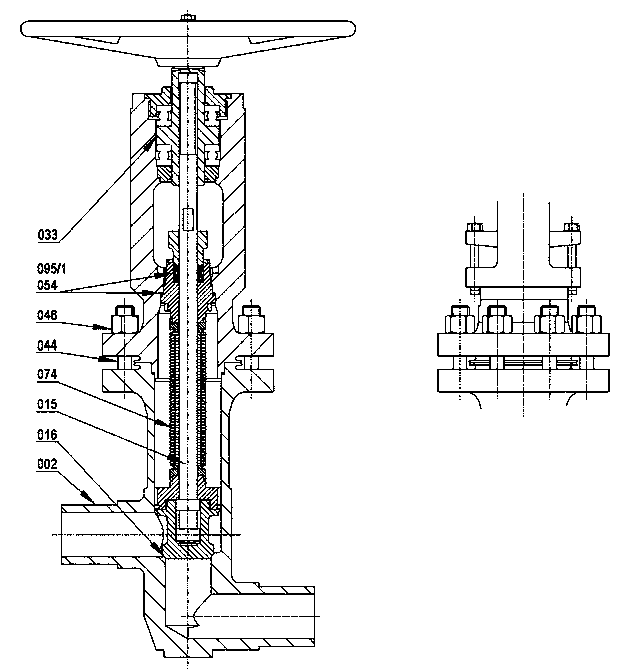

• DN 50 – 150
Poz. Pos.	Název součásti Part identification	Materiál Material
054	Kroužek těsnicí Sealing ring	Exp. grafi t Exp. graphite
033	Matice vřetenová Stem nut	42 3046
046	Matice Nut	17 134, 14X17H2
044	Svorník Bolt	XH35BT
095/1	Kroužek těsnicí Sealing ring	Exp. grafi t Exp. graphite
015	Vřeteno Stem	17 134 – 14X17H2
016	Kuželka Plug disc	08X18H10T
074	Vlnovec Bellows	W Nr. 1.4541, 08X18H10T
	Návar těleso Body surfacing Kuželka Plug disc	C1111
002	Těleso Body	08X18H10T

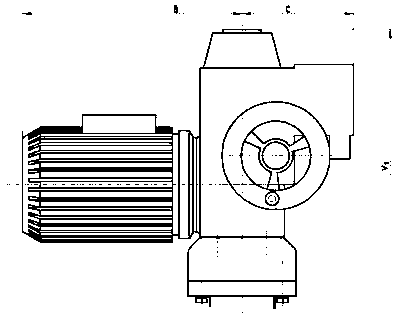

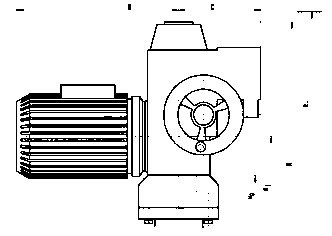

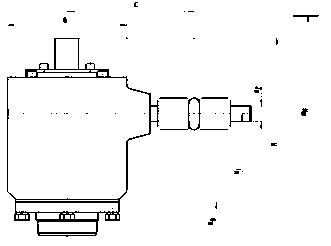

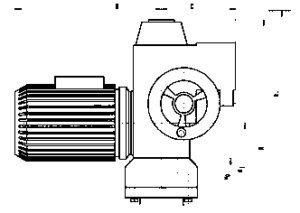

Stavební rozměry

• DN 10 – 40, Pp ÷ 20 MPa (12x)
A10, A11 12x
DN	Pp (MPa)	A	B + C		D (max)	H	L	V 4	V 1		Ruční kolo (kg) Hand wheel (kg)	Elektropohon (kg) El.actuator (kg)
			Mimo HZ Outside of HZ	Do HZ For HZ					Mimo HZ Outside of HZ	Do HZ For HZ		Mimo HZ Outside of HZ	Do HZ For HZ
10 15	4	160	490	550	25	31	160	267	530	510	3,7	47,5	56,5
	14							307	570	550	5,3	49	58
	20							227	585	565	6	49,5	59
20 25	4		490	550	35	45		302	560	540	5,9	49,5	59
	14	250						377	625	605	8,5	52	61
	20							397	645	625	10	53,5	63
32 40	4		490	550	48	52	260	370	615	595	9,1	51	70
	14	320						480	735	715	19	58	77
	20							495	750	730	20	59	78

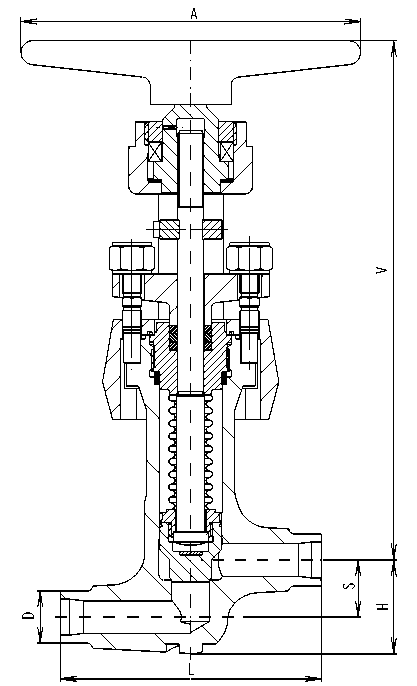

• DN 10 – 40, Pp ÷ 20 MPa (82x)
A10, A11 82x
DN	Pp (MPa)	A	B + C		D (max)	H	S	L	V	V 1		Ruční kolo (kg) Hand wheel (kg)	Elektropohon (kg) El.actuator (kg)
			Mimo HZ Outside of HZ	Do HZ For HZ						Mimo HZ Outside of HZ	Do HZ For HZ		Mimo HZ Outside of HZ	Do HZ For HZ
10 15	4	160	490	550	25	40	24	130	255	506	486	3,7	47,5	56,5
	14								296	546	526	5,3	49	58
	20								315	561	541	6	49,5	59
20 25	4		490	550	37	58	35	160	285	525	505	5,9	49,5	59
	14	250							360	590	570	8,5	52	61
	20								380	610	590	10	53,5	63
32 40	4		490	550	45	71	45	280	350	570	550	9,1	51	70
	14	320							460	690	670	19	58	77
	20								475	705	685	20	59	78

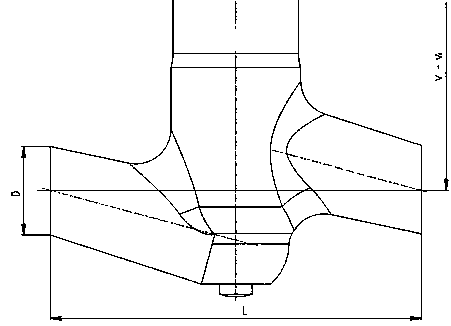

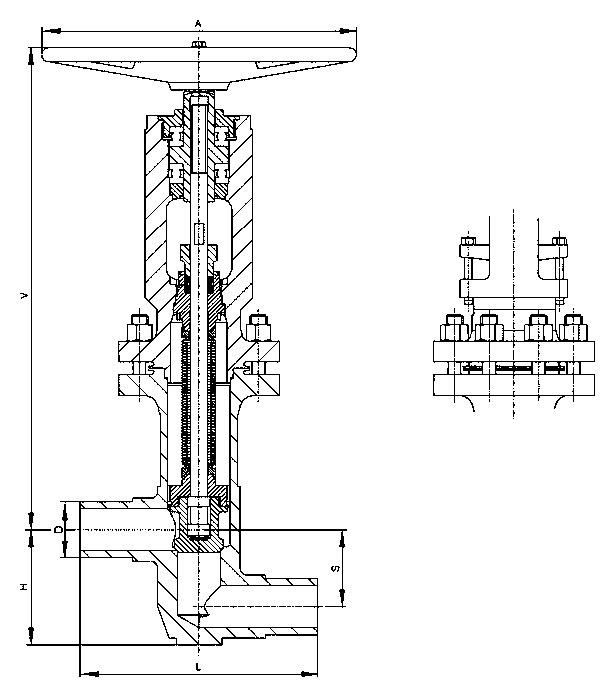

• DN 50 – 150, Pp ÷ 20 MPa
DN	Pp (MPa)	B + C		A	D (max)	H	L	S	V	V 1		Ruční kolo (kg) Hand wheel (kg)	Elektropohon (kg) El.actuator (kg)
		Mimo HZ Outside of HZ	Do HZ For HZ							Mimo HZ Outside of HZ	Do HZ For HZ		Mimo HZ Outside of HZ	Do HZ For HZ
50	4	490	550	250	60	115	230	70 60*	390	708	653	32	68	78
	14	648	685	400		119			600	895	875	62	128	140
	20	648	685	500					700	995	975	66	135	166
65	4	490	550	320	81	165	340	110 77*	535	810	755	61	99	117
	14	648	685	400					700	1170	1150	103	171	199
	20	809	933	500					880	1380	1375	147	280	302
80	4	648	685	450	95	211	380	140 115*	640	880	860	116	179	210
	14	809	933	710		220			850	1355	1350	195	337	407
	20	809	933	800					960	1408	1403	208	350	420
100	4	648	685	450	113	231	430	160 115*	640	900	880	121	183	214
	14	809	933	710		240			850	1355	1350	208	350	420
	20	809	933	800					960	1408	1403	221	433	421
125	4	809	933	710	141	312	550	210 170*	730	1246	1241	235	365	387
	14	955	-			320			1400	1810	-	384	620	-
	20	955	-	800		325			1485	2050	-	583	929	-
150	4	809	933	710	168	312	550		730	1246	1241	240	370	392
	14	955	-			320			1400	1810	-	392	628	-
	20	955	-	800		325			1485	2050	-	593	940	-
