Ventil vlnovcový uzavírací A10.0 KIP
DN 8 – 15
Technický popis
Těleso zápustkový výkovek s rovnoosými hrdly, šroubení spojeno s tělesem závitem, kuželka s vřetenem a vlnovcem tvoří jeden celek. Těsnicí plocha kuželky navařena tvrdou bezkobaltovou návarovou slitinou, sedlo v tělese se nenavařuje. Vřeteno utěsněno víceplášťovým vlnovcem s havarijní ucpávkou. Těleso utěsněno těsnicím kroužkem, který je z bezazbestového materiálu.
Galerie obrázků
Náčrtky a rozměry
Použití
Uzavírací ventil, určený pro radioaktivní vodu, vodní páru, plyny a všechny další provozní tekutiny, zejména primárních, sekundárních a pomocných okruhů jaderných elektráren a chemických provozů, s umístěním mimo nebo do hermetické zóny, se seismickou odolností.
Ovládání
Ovládání ručním kolem. Ventily s ručním kolem mohou být vybaveny zamykacím zařízením.
Zkoušení
Ventily se zkoušejí na pevnost a nepropustnost demivodou min. tlakem 1,6násobek Pp, na provozní způsobilost a těsnost vzduchem tlakem Pp a na vakuovou těsnost heliem s vakuem 5.10-1 Pa. Nepřipouští se větší indikace jak 1.10-5 Pa.l.s-1.
Montáž
Ventily se montuji v libovolné poloze, se směrem proudění pod kuželku.
Připojení
Přivařovací dle norem ČSN, GOST.
Dokumentace
Provozní parametry
| Pp (MPa) | Teplota (°C) Temperature (°C) | |||||
|---|---|---|---|---|---|---|
| 200 | 300 | 350 | 400 | 500 | 550 | |
| Materiál tělesa Body material | ||||||
| 08Cr18Ni10Ti, X6CrniTI1810 | ||||||
| Přípustný provozní tlak MPa Acceptable operating pressure MPa | ||||||
| ÷ 20 | 20 | 20 | 18 | - | - | - |

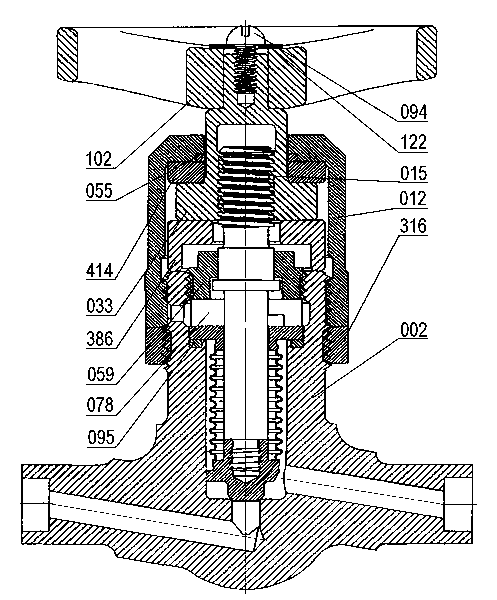

Materiály hlavních dílců
| Poz. Pos. | Název součásti Part identification | Materiál Material |
|---|---|---|
| 102 | Ruční kolo Hand wheel | ČSN 13 7258 |
| 094 | Šroub M 4x8 Screw M 4x8 | ČSN 02 1146 |
| 122 | Podložka 4,3 Washer 4,3 | ČSN 02 1726 |
| 055 | Kroužek prachový Dust ring | PLSŤ FELT |
| 095 | Kroužek těsnicí Sealing ring | Exp. grafit Exp. graphite |
| 414 | Ložisko jehlové Needle bearing | 1x AXK 1528, 2x AS 1528 |
| 386 | Vložka Insert | 08X18H10 |
| 059 | Šroubení Screw joint | 17 027 |
| 316 | Pojistná matice Lock nut | 17 027 |
| 033 | Matice vřetenová Stem nut | 423046 |
| 015 | Vřeteno Stem | 17 134 |
| 078 | Vlnovcový komplet Bellows complete unit | 08X18H10T |
| 012 | Třmen Yoke | 17 027 |
| 002 | Těleso Body | 08X18H10T |

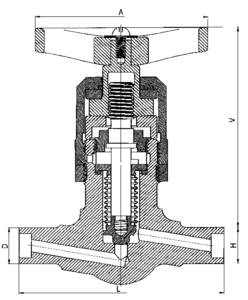

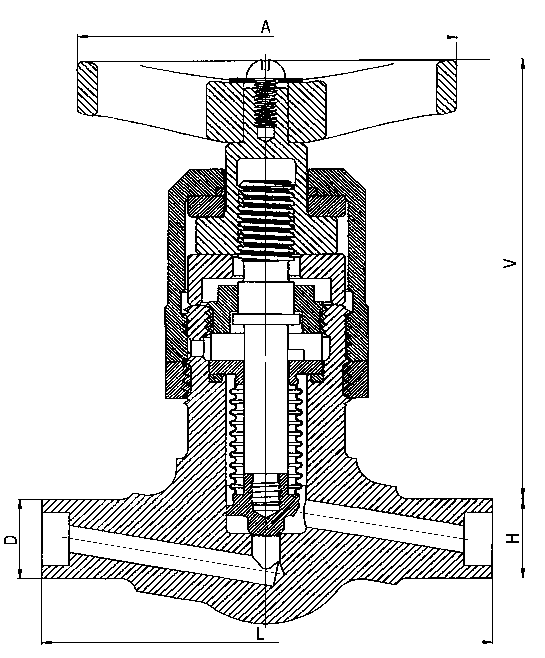

Stavební rozměry
| DN | Pp (MPa) | A | D (max) | H | L | V | Kg |
|---|---|---|---|---|---|---|---|
| 8 | ÷ 20 | 75 | 22 | 16 | 80 | 90 | 0,65 |
| 10 | |||||||
| 15 | |||||||
| 15/10 |
