Ventil zpětný uzavíratelný Z25
DN 300
Technický popis
Těleso volný výkovek s přivařenými hrdly, třmen ocelový, svařovaný. Těsnicí plocha sedla v tělese a kuželky navařeny nerezovou elektrodou. Ucpávka vřetena a těsnicí kroužek tlakotěsnicího víka z expandovaného grafitu.
Galerie obrázků
Náčrtky a rozměry
Použití
Ventil, který slouží k automatizaci a provozu energetického bloku, zejména při poruše trubkového systému ve vysokotlakém ohříváku a při zvýšení hladiny nad povolenou kótu.
Ovládání
Ovládání elektrickým servopohonem, ručním kolem.
Zkoušení
Ventily se zkoušejí vodou na pevnost a nepropustnost tlakem min. 1,5 Pp, na provozní způsobilost a těsnost tlakem Pp. Pevnostní svar se kontroluje prozářením.
Montáž
Ventily se montují jen do vodorovného potrubí s ovládáním nahoře, podle uvedeného schéma a rozměrového náčrtku.

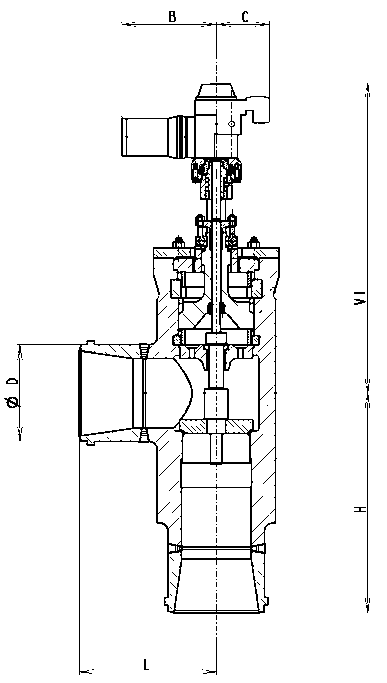

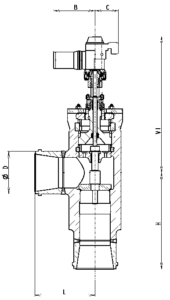

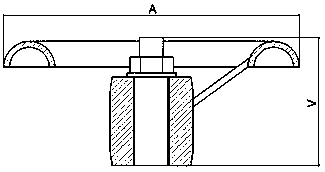

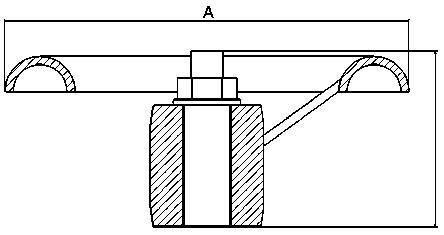

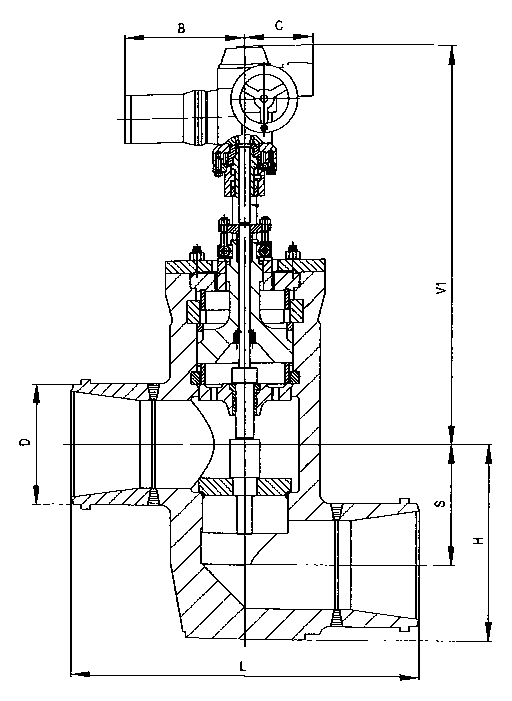

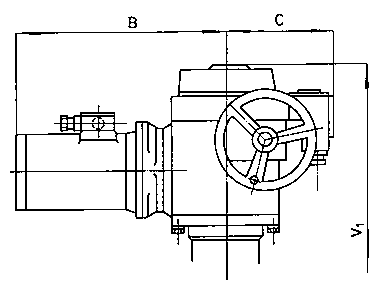

Stavební rozměry
| DN | PN | TYP TYPE | A | B | C | H | L | V | Vl | Kg | Ø D (max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 400 | Z25 223 | - | 417 | 230 | 930 | 700 | - | 1270 | 1570 | 324 |
| Z25 221 | 450 | - | - | 1032 | - | 1510 |
| DN | PN | TYP TYPE | A | B | C | H | L | S | V | Vl | Kg | D (max) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 400 | Z25 823 | - | 417 | 230 | 513 | 950 | 300 | - | 1270 | 1605 | 324 |
| Z25 821 | 450 | - | - | 1032 | - | 1545 |
Připojení
Přivařovací dle norem ČSN, DIN, EN, ANSI, GOST. Ventily je možné dodat s elektrickými servopohony od výrobců ZPA Pečky, Regada, AUMA, Rotork, Schiebel a jiné.
Srovnávací tabulka ČS a EN materiálů
| Značka čs. materiálu Czech material class | Norma ČSN CSN standard | W.Nr | Značka materiálu EN EN material class |
|---|---|---|---|
| 11 416 | ČSN 41 1600 | 1.0425 | P 265 NH |
| 15 128 | ČSN 41 5128 | 1.7715 | 14 MoV6-3 |
| 17 119 | ČSN 41 7119 | 1.4903 | X10CrMoVNb9-1 |
| 17 246, 17 248 | ČSN 41 7246 (48) | 1.4541 | X6CrNiTi18-10 |
| 15 020 | ČSN 41 5020 | 1.5415 | 16Mo3 |
| 15 121 | ČSN 41 5121 | 1.7335 | 13CrMo4-5 |
Dokumentace
Provozní parametry
| PN | Teplota (°C) Temperature (°C) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 520 | 540 | 560 | 580 | 600 | 610 | 620 | 630 | 640 | 650 | |
| 11 416 | ||||||||||||||||||
| 400 | 40 | 40 | 35 | 31 | 26 | 23 | 18 | |||||||||||
| C22.8 | ||||||||||||||||||
| 400 | 40 | 35,9 | 31,3 | 26,6 | 23,1 | 18,5 | 13,9 | |||||||||||
| P 285 NH | ||||||||||||||||||
| 250 | 25 | 21,3 | 18,6 | 14,2 | 11,3 | 8,6 | - | |||||||||||
| 15 128 | 525 | |||||||||||||||||
| 400 | 40 | 39 | 30 | 23 | 18 | |||||||||||||
| 16Mo3 / 15Mo3 | ||||||||||||||||||
| 400 | 40 | 38 | 34 | 33 | 31 | 30 | 22 | 14 | ||||||||||
| 13CrMo4-5 | ||||||||||||||||||
| 400 | 40 | 38 | 37 | 35 | 34 | 22 | 14 | 9,3 | ||||||||||
| 10CrMo9-10 | ||||||||||||||||||
| 400 | 40 | 32 | 25 | 18 | 14 | 10 | 7,9 | |||||||||||
| X10CrMoVNb9-1 | ||||||||||||||||||
| 400 | 40 | 35 | 28 | 22 | ||||||||||||||
| X10CrWMoVNb9-2 | ||||||||||||||||||
| 400 | 40 | 40 | 33 | 26 | 23 | 20 | 17 | 15 | 13 |

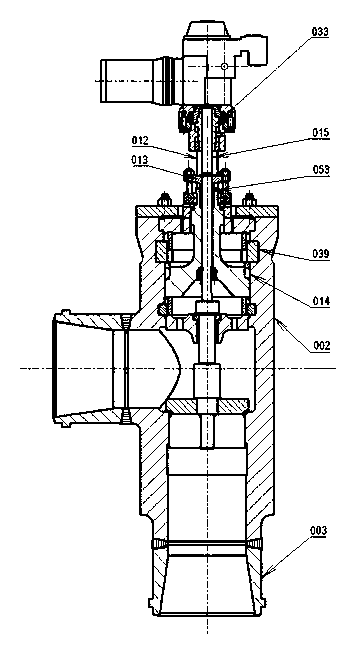

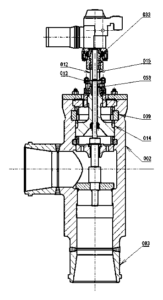

Materiály hlavních dílců
| Poz. Pos. | Název součásti Part identifi cation | Provozní teplota (°C) Operating temperature (°C) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 450 | 530 | 550 | 560 | 570 | 600 | 650 | |||
| 002 | Těleso Body | P 250 GH P 285 NH 11 416 | 15Ni- CuMoNb5 | 16Mo3 | 13CrMo4-5 | 10CrMo9-10 15 128 | X10CrMoV- Nb9-1 | X10CrWMoV- Nb9-2 | |
| 003 | Hrdla Body ends | ||||||||
| 014 | Víko tlakotěsnicí Pressure seal bonnet | 10CrMo9-10 | 10CrMo9- 10 | ||||||
| 039 | Kroužek dělený Segmented ring | ||||||||
| 015 | Vřeteno Stem | X39CrMo17,17 134 | X22CrMoV12-1 | ||||||
| 012 | Třmen Yoke | 10CrMo9-10,15 128 GS-17CrMo5-5,42 27 44 | |||||||
| 013 | Víko ucpávkové Sealing cover | ||||||||
| 033 | Matice vřetenová Stem nut | P250GH, slitina bronzu bronze alloy | |||||||
| 053 | Kroužek těsnicí Sealing ring | Expandovaný grafit Expanded graphite |
